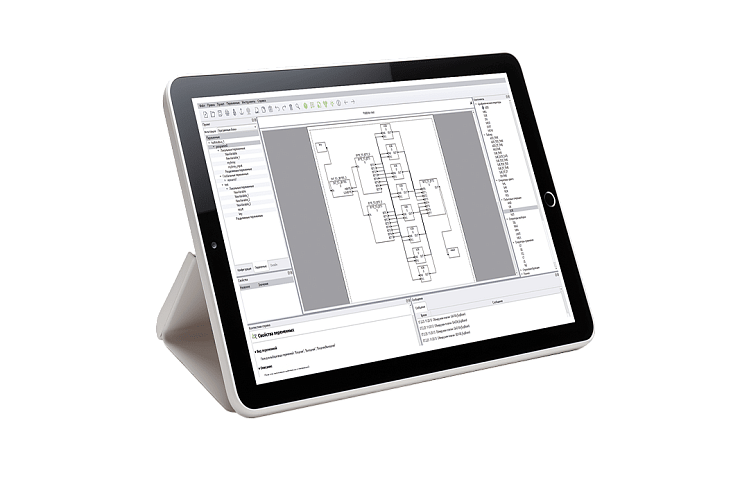

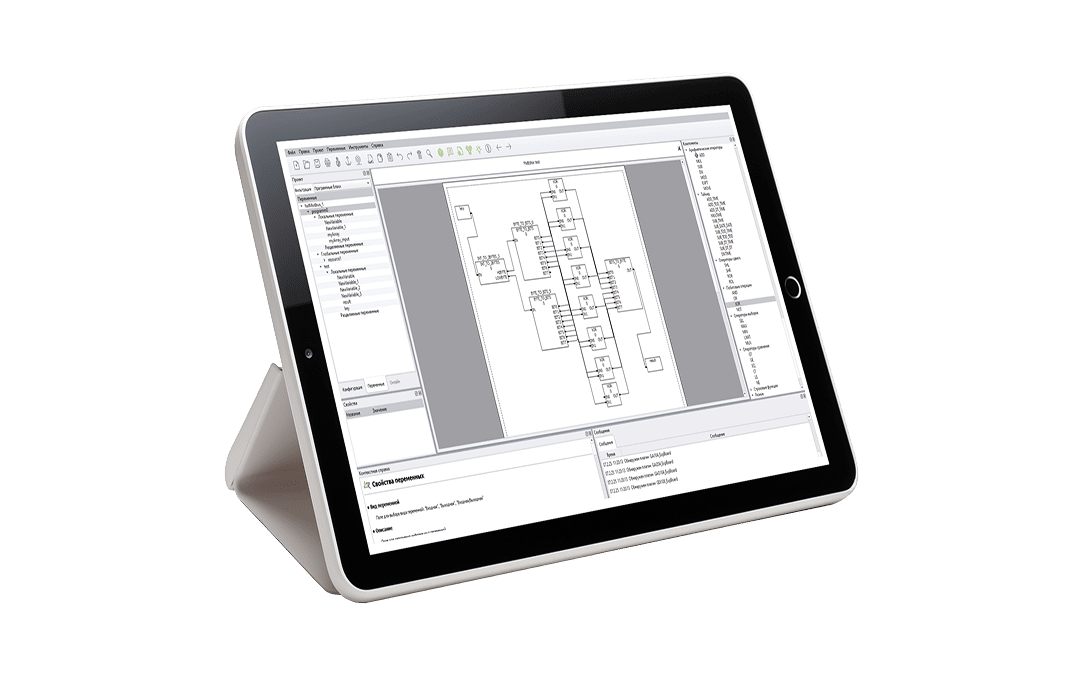

R‑Logic.Designer — это кроссплатформенное приложение с оконным интерфейсом, запускаемое на ПК. Среда разработки включает набор компонентов для обеспечения процесса подготовки исходного кода технологической программы, описания связей переменных с их физическими представлениями (каналами ввода-вывода), компиляции и отладки приложения. Ее интерфейс схож с популярным решением CodeSys, что делает его интуитивно понятным для пользователей и не требует дополнительных затрат на переобучение.
Ключевые функции:
- Поддержка языков стандарта МЭК 61131‑3: ST, FBD, LD, SFC.
- Конфигурирование ПЛК с резервированием модуля центрального процессора.
- Работает на Windows и Linux, проект сохраняется в формате PLCOpen XML.
- Возможность поддержки различных целевых платформ ПЛК.
- Архитектура с подключаемыми модулями (плагинами).
- Задание типа и состава ПЛК, конфигурирование модулей ввода-вывода и коммуникационных портов.
- Задание периода исполнения задач.
Встроенное программное обеспечение: Среда разработки R‑Logic.Designer распространяется бесплатно для конечных пользователей.
Самодиагностика: функционал предоставления диагностических данных из ПЛК.
Параметр |
Значение |
|---|---|
Поддерживаемые языки программирования |
Structured Text (ST), Function Block Diagram (FBD), Ladder Diagram (LD), Sequential Function Chart (SFC) по стандарту IEC 61131-3 |
Поддерживаемые протоколы обмена данными |
Modbus RTU/TCP, МЭК 60870-5-101/104, МЭК 61850, BACnet, OPC UA, MQTT |
Функции конфигурирования |
Настройка модулей контроллеров, портов ввода-вывода, служб обмена данными |
Операционные системы |
Windows 10, Linux (совместима с ОС Linux) |
Место на диске, ГБ, не менее |
4 |
Сетевая карта Ethernet |
Требуется для связи с контроллерами |
Видеокарта |
Встроенная видеокарта |
Реестр российского ПО |
Включена (№31283) |
Лицензия и распространение |
Бесплатно для конечных пользователей |
Интерфейс |
Схож с CodeSys |
Масса и артикул |
Артикул производителя: RBZ-712257 |
Версия |
R-LOGIC 2025 Тираж I |
