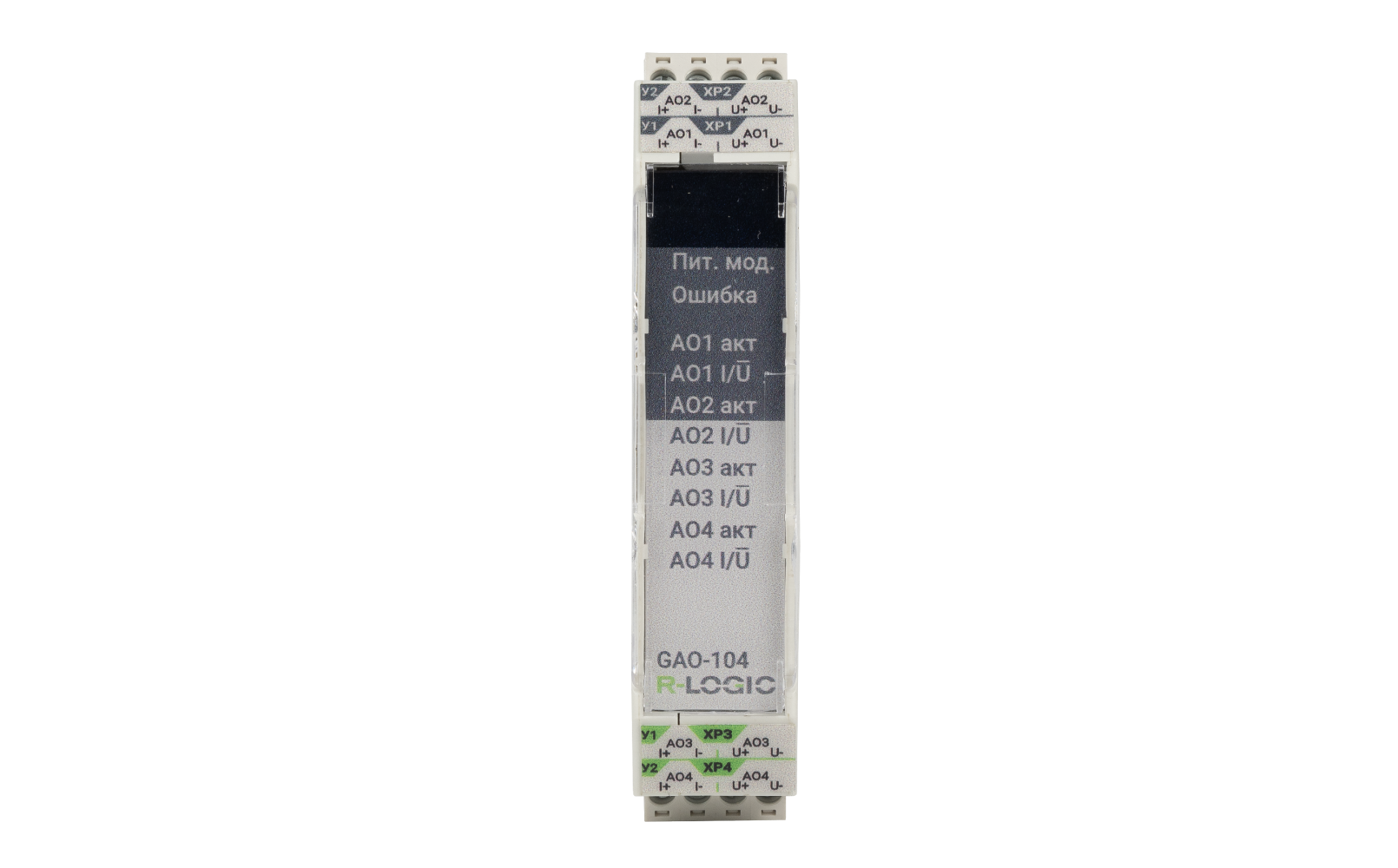

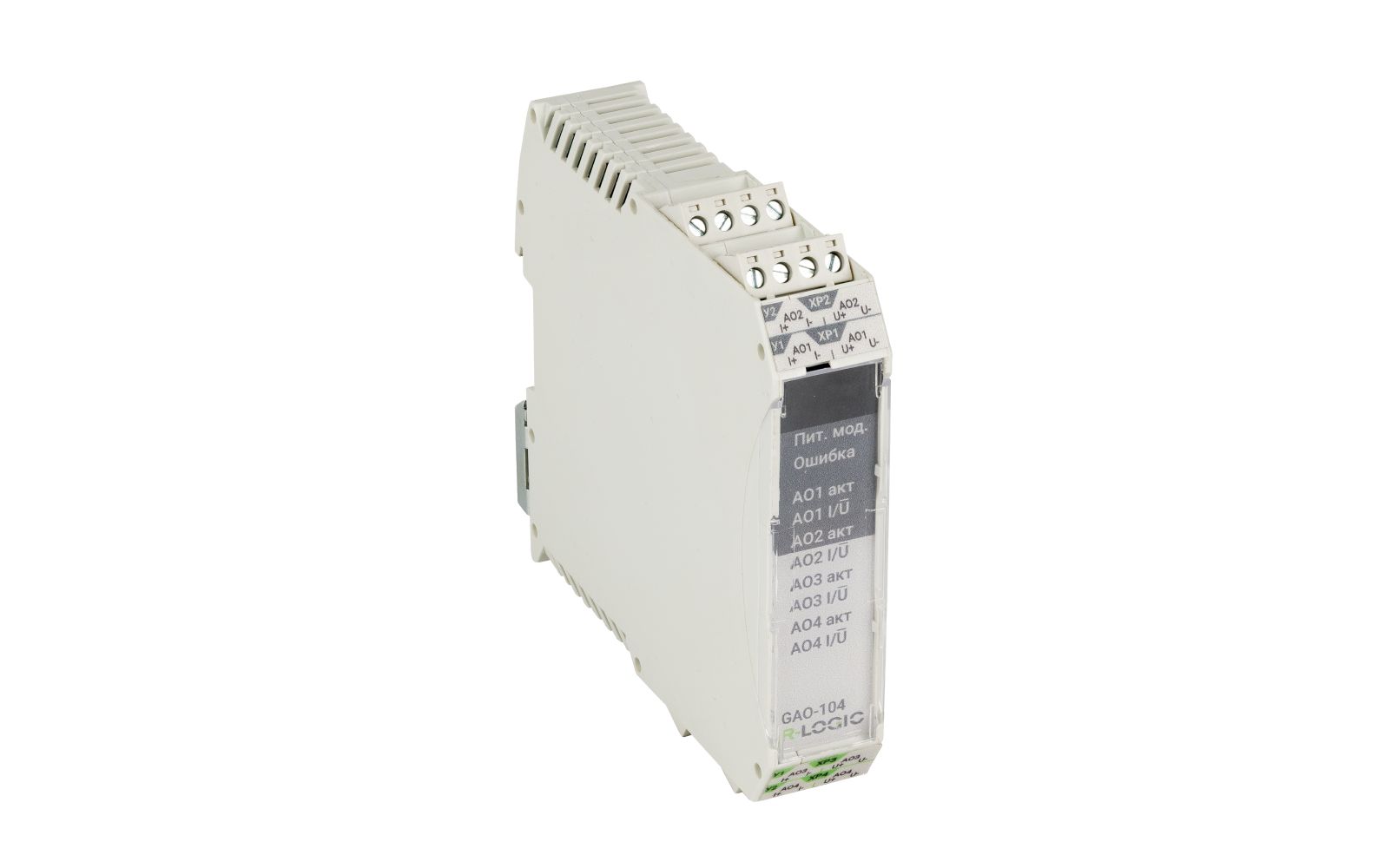

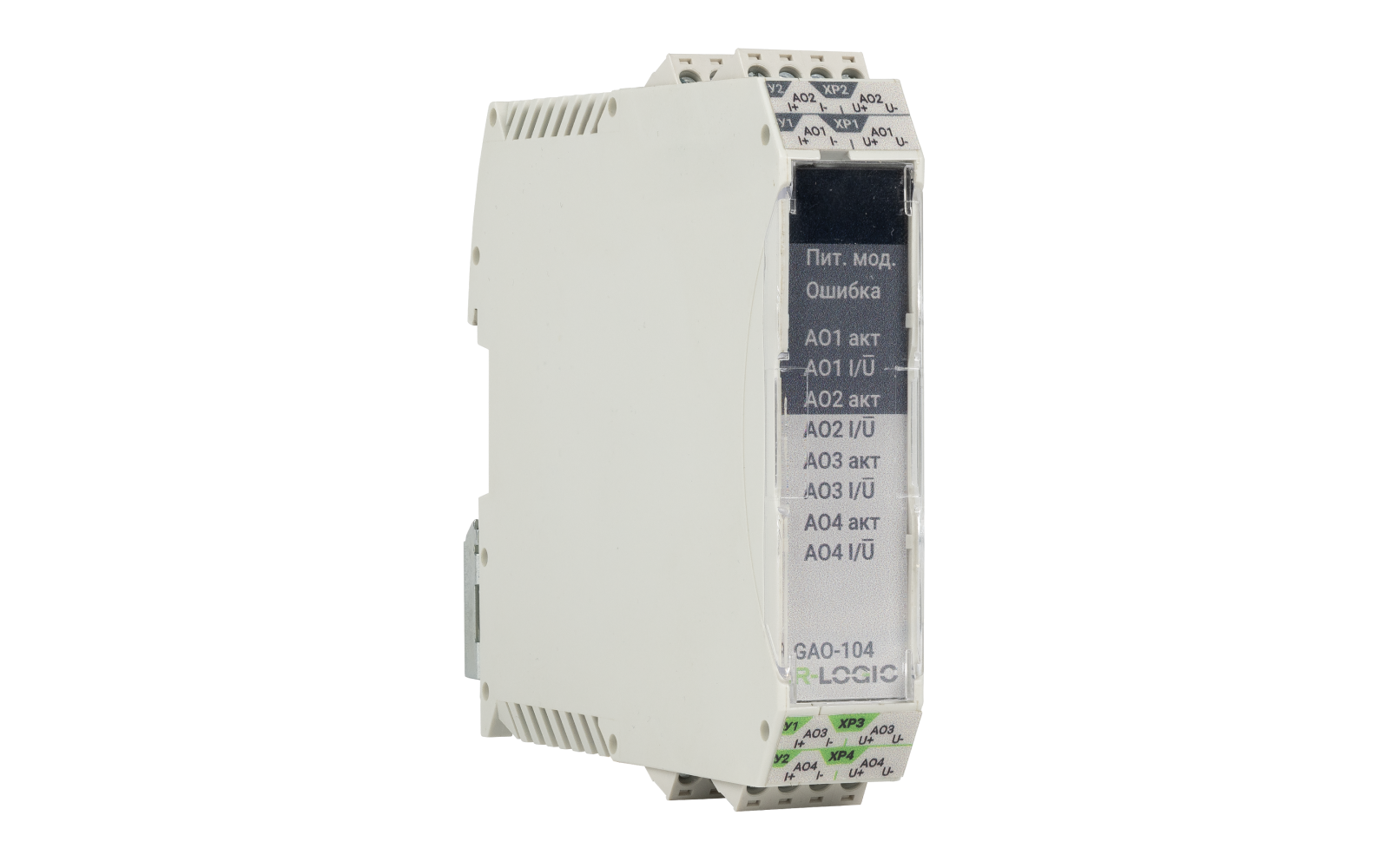

Модуль вывода аналоговых сигналов GAO-104 предназначен для формирования:
Унифицированных сигналов напряжения постоянного тока в диапазонах:
- от -5 до 5 В;
- от -10 до 10 В.
Унифицированных сигналов силы постоянного тока в диапазонах:
- от 0 до 5 мА;
- от 0 до 20 мА;
- от 4 до 20 мА.
Самодиагностика:
- Определение температуры внутри корпуса;
- Определение наличия связи с модулем ЦПУ.
Встроенное программное обеспечение: ТШВГ.305659.213 Комплект программного обеспечения для GAO-104 интегрировано в модуль аналогового вывода GAO-104 ТШВГ.426435.003 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для формирования унифицированных сигналов силы постоянного тока и напряжения постоянного тока.
Параметр |
Значение |
|---|---|
Количество каналов |
4 |
Типы создаваемых сигналов |
Унифицированные сигналы силы постоянного тока, унифицированные сигналы напряжения постоянного тока |
Разрядность ЦАП, бит, не менее |
12 |
Предел допускаемой основной приведенной погрешности, % от диапазона измерений |
±0,2 |
Пределы допускаемой дополнительной приведенной погрешности, %/°С |
±0,01 |
Конфигурация гальванической изоляции каналов |
Одна группа из четырех каналов |
Потенциал изоляции групп каналов, кВ, не менее |
0,5 |
Максимальное значение импеданса нагрузки (ток), Ом |
400 |
Минимальное значение импеданса нагрузки (напряжение), Ом, не менее |
10000 |
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
Состояние выходов после включения питания до старта ПО или при отказе МЦП |
Конфигурируется по каждому входу: предустановленное или последнее значение |
Максимальная потребляемая мощность, Вт, не более |
5 |
Средняя потребляемая мощность, Вт |
2,5 |
Габаритные размеры (В × Ш × Г), мм, не более |
115 × 23 × 100 |
Масса, кг, не более |
0,3 |
Материал корпуса |
Пластик |
Цвет корпуса |
Светло-серый |
Артикул производителя |
RBZ-524979 |
Встроенное ПО |
ТШВГ.305659.213 / ТШВГ.426435.003 |
