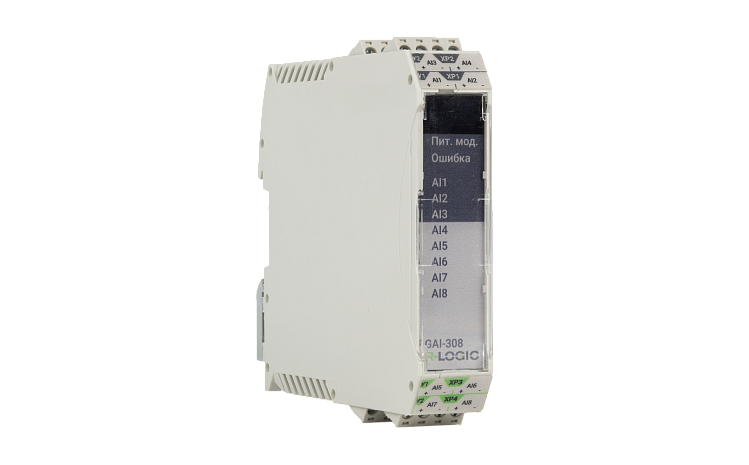

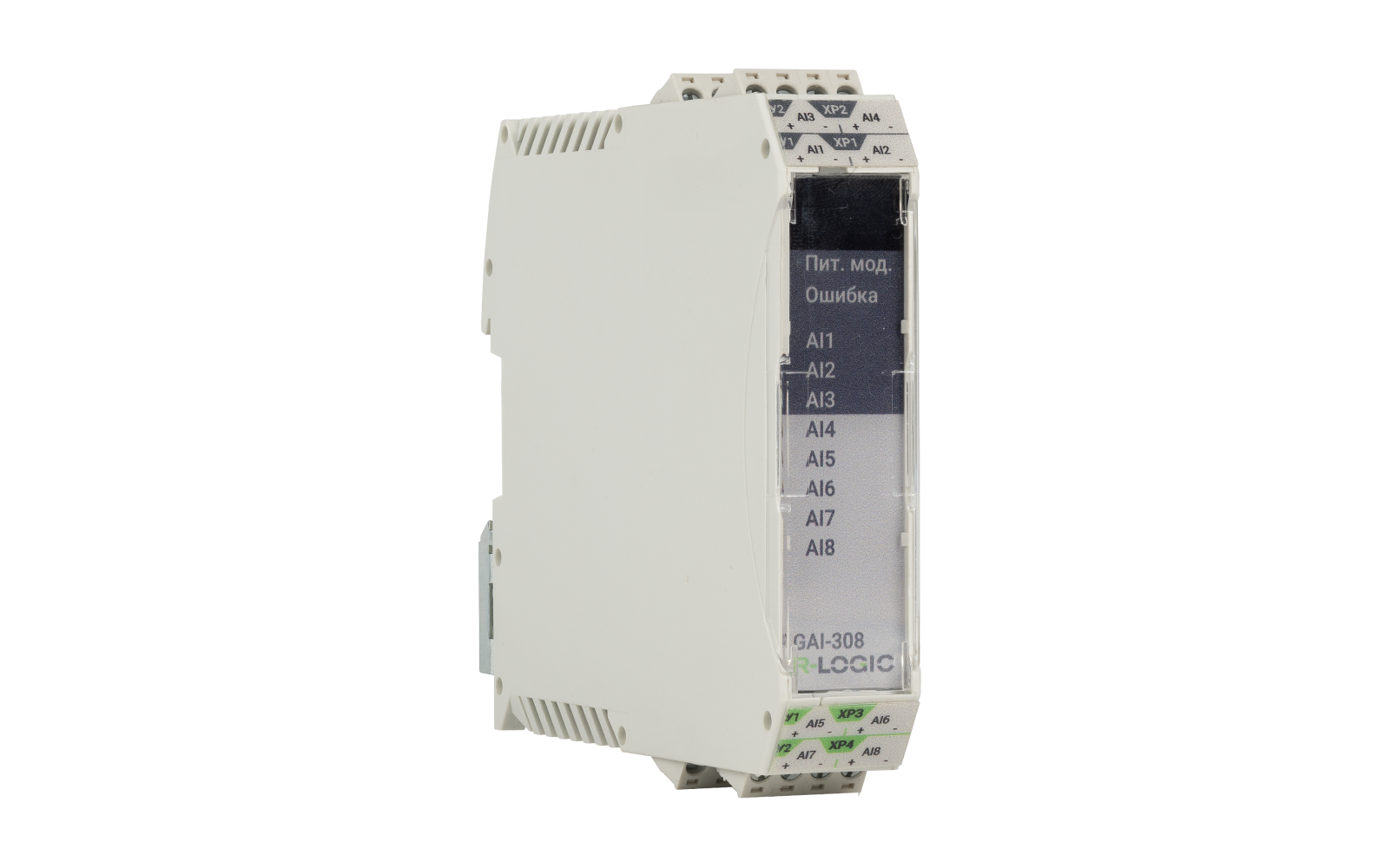

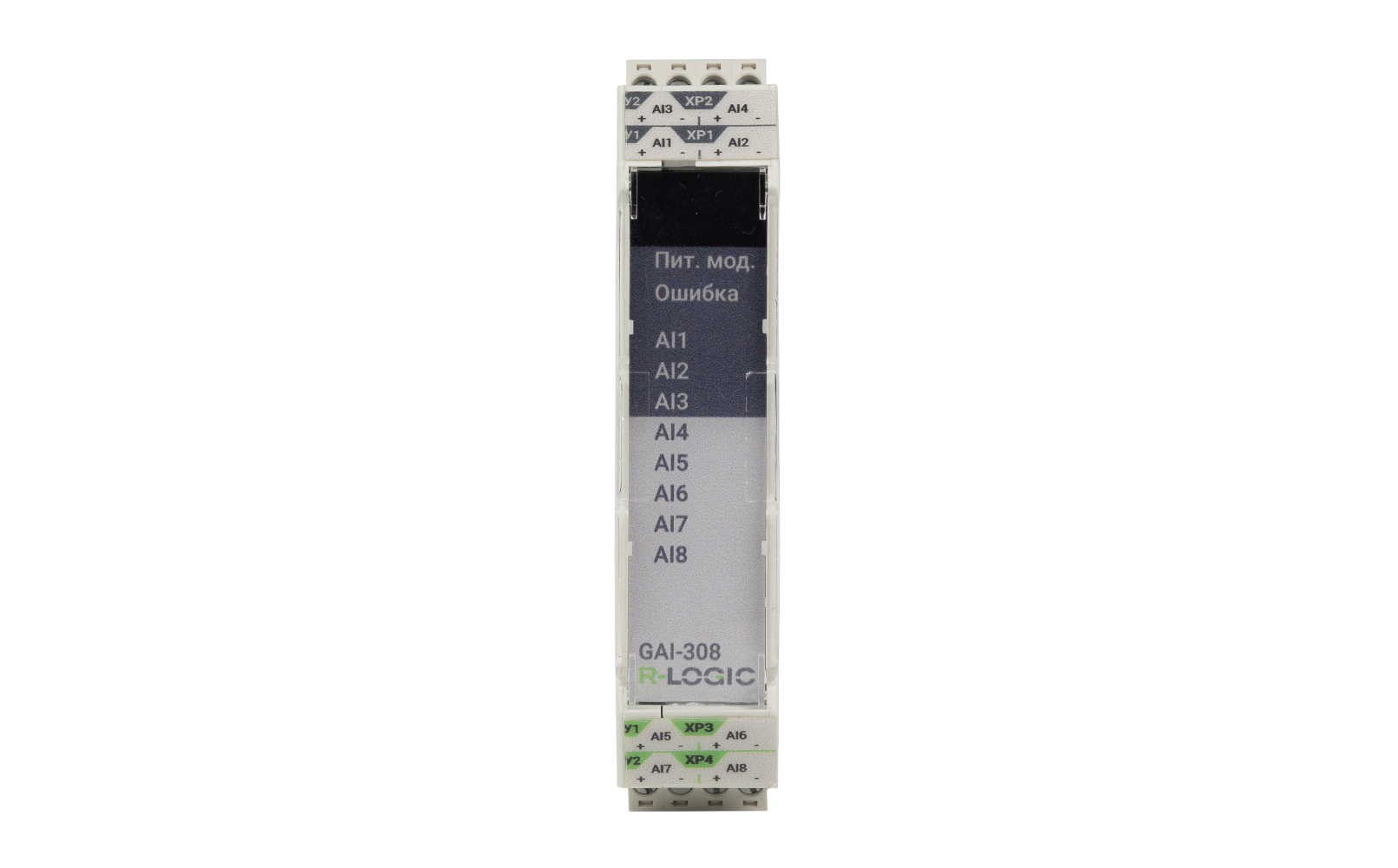

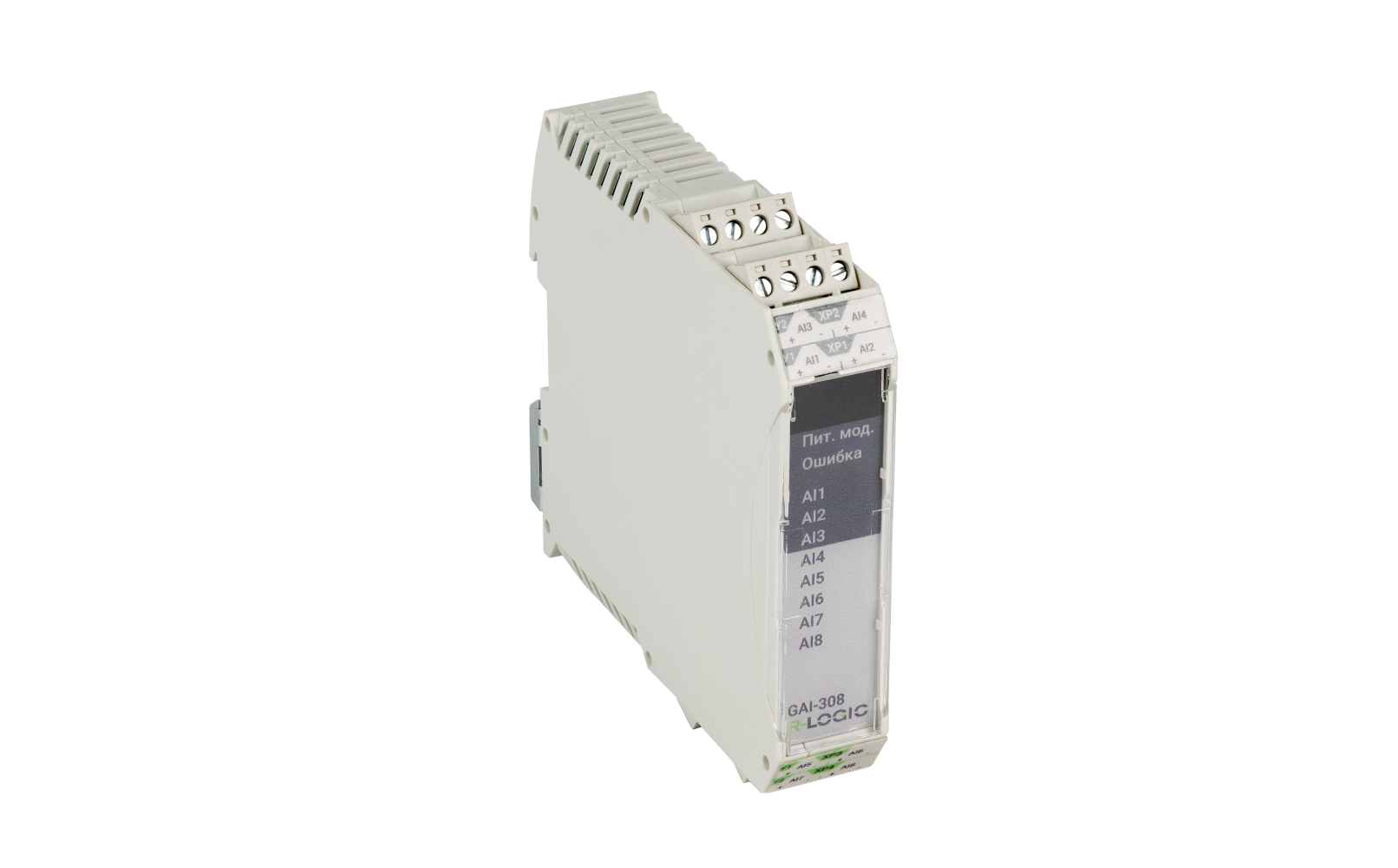

Модуль аналогового ввода GAI-308 обеспечивает измерение сигналов от термопреобразователей сопротивления типа NTC 10k с различными характеристиками и в широком температурном диапазоне.
Поддерживаемые типы датчиков и их диапазоны:
- NTC 10k B2550 3950K: от -40 до 110 °С
- NTC 10k B2550 3380K: от -55 до 125 °С
- NTC 10k B2585 3950K: от -40 до 105 °С
- NTC 10k B2585 3435K: от -50 до 110 °С
Самодиагностика:
- Определение температуры внутри корпуса;
- Определение выхода уровня входного сигнала за диапазон измерений;
- Определение наличия связи с модулем ЦПУ.
Встроенное программное обеспечение: ТШВГ.305659.230 (комплект программного обеспечения для GAI-308) интегрировано в модуль аналогового ввода GAI-308 ТШВГ.426432.005 и поставляется вместе с устройством. Установка ПО производится только на заводе-изготовителе, его стоимость включена в цену модуля, эксплуатация без устройства невозможна. Комплект ПО предназначен для измерения сигналов термопреобразователей сопротивления NTC 10k.
Параметр |
Значение |
|---|---|
Количество каналов |
8 |
Переключение типа и диапазона измеряемого сигнала |
Программное |
Варианты подключения термодатчиков |
2 провода |
Режим подачи возбуждения |
Постоянный |
Разрядность АЦП, бит, не менее |
16 |
Формат выходных данных |
Ом (вещественный); °C (вещественный) |
Диапазон измеряемых величин датчика NTC 10k |
500-500000 Ом |
Максимальное отклонение определения сопротивления (в диапазоне от 1 до 100 кОм), % |
±1 |
Максимальное дополнительное отклонение определения температуры (для сопротивлений 1, 50 и 100 кОм), %/℃, не более |
±0,1 |
Конфигурация гальванической изоляции каналов ввода |
Две группы по четыре канала |
Потенциал изоляции групп каналов, кВ, не менее |
0,5 |
Время измерения входного сигнала, мс, не более |
10 |
Возможность программного усреднения сигнала |
Есть (возможен выбор количества усредняемых измерений) |
Период усреднения сигнала, с |
От 0 до 30 |
Допустимое напряжение на входе, В |
5 |
Контроль наличия связи с модулем ЦПУ |
Есть |
Степень защиты |
IP20 |
Потребляемая мощность, Вт, не более |
1,5 |
Средняя потребляемая мощность, Вт |
0,75 |
Габаритные размеры (В × Ш × Г), мм, не более |
115 × 23 × 100 |
Масса, кг, не более |
0,3 |
Материал корпуса |
Пластик |
Цвет корпуса |
Светло-серый |
Артикул производителя |
RBZ-524978 |
Встроенное ПО |
ТШВГ.305659.230 / ТШВГ.426432.005 |
