Измеряемые сигналы:
- Термопреобразователи сопротивления (по ГОСТ 6651): ТСМ50М (W100=1,4260) (от -50 до 200, °С); ТСМ50М (W100=1,4280) (от -180 до 200, °С); ТСМ100М (W100=1,4260) (от -50 до 200, °С); ТСМ100М (W100=1,4280) (от -180 до 200, °С); ТСП100П (W100=1,3910) (от -200 до 850, °С); ТСП100П (W100=1,3850) (от -200 до 850, °С); ТСП50П (W100=1,3910) (от -200 до 850, °С); ТСП50П (W100=1,3850) (от -200 до 850, °С); ТСН100Н (W100=1,6170) (от -60 до 180, °С); ТСП46П (W100=1,3910) (от -200 до 850, °С); ТСМ53М (W100=1,4260) (от -50 до 200, °С); Pt1000 (от -200 до 850, °С).
- Термоэлектрические преобразователи (по ГОСТ Р 8.585): ТВР (А-1) (От 0 до 2500, ℃); ТВР (А-2) (От 0 до 1800, ℃); ТВР (А-3) (От 0 до 1800, ℃); ТПР(B) (От 250 до 1820, ℃); ТПП(S) (От -50 до 1768, ℃); ТПП(R) (От -50 до 1768, ℃); ТХА(K) (От 200 до 1372, ℃); ТХК(L) (От -200 до 800, ℃); ТХК(E) (От -200 до 1000, ℃); ТМК(T) (От -200 до 400, ℃); ТЖК(J) (От -210 до 1200, ℃); ТНН(N) (От -200 до 1300, ℃); ТМК(M) (От -200 до 100, ℃).
Самодиагностика:
- Определение температуры внутри корпуса;
- Определение выхода уровня входного сигнала за диапазон измерений.

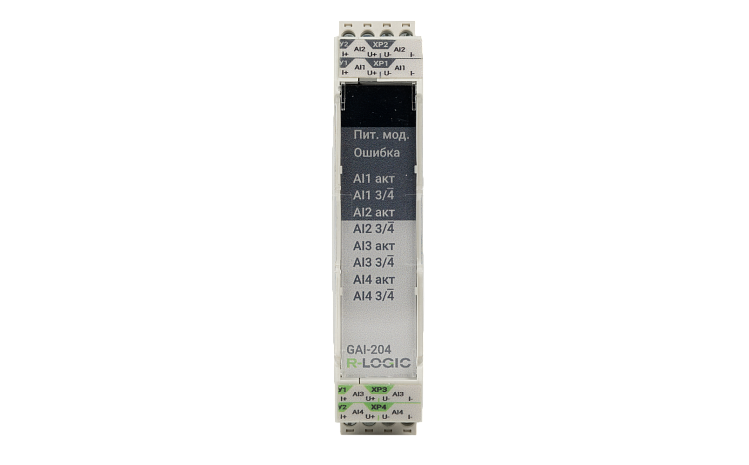

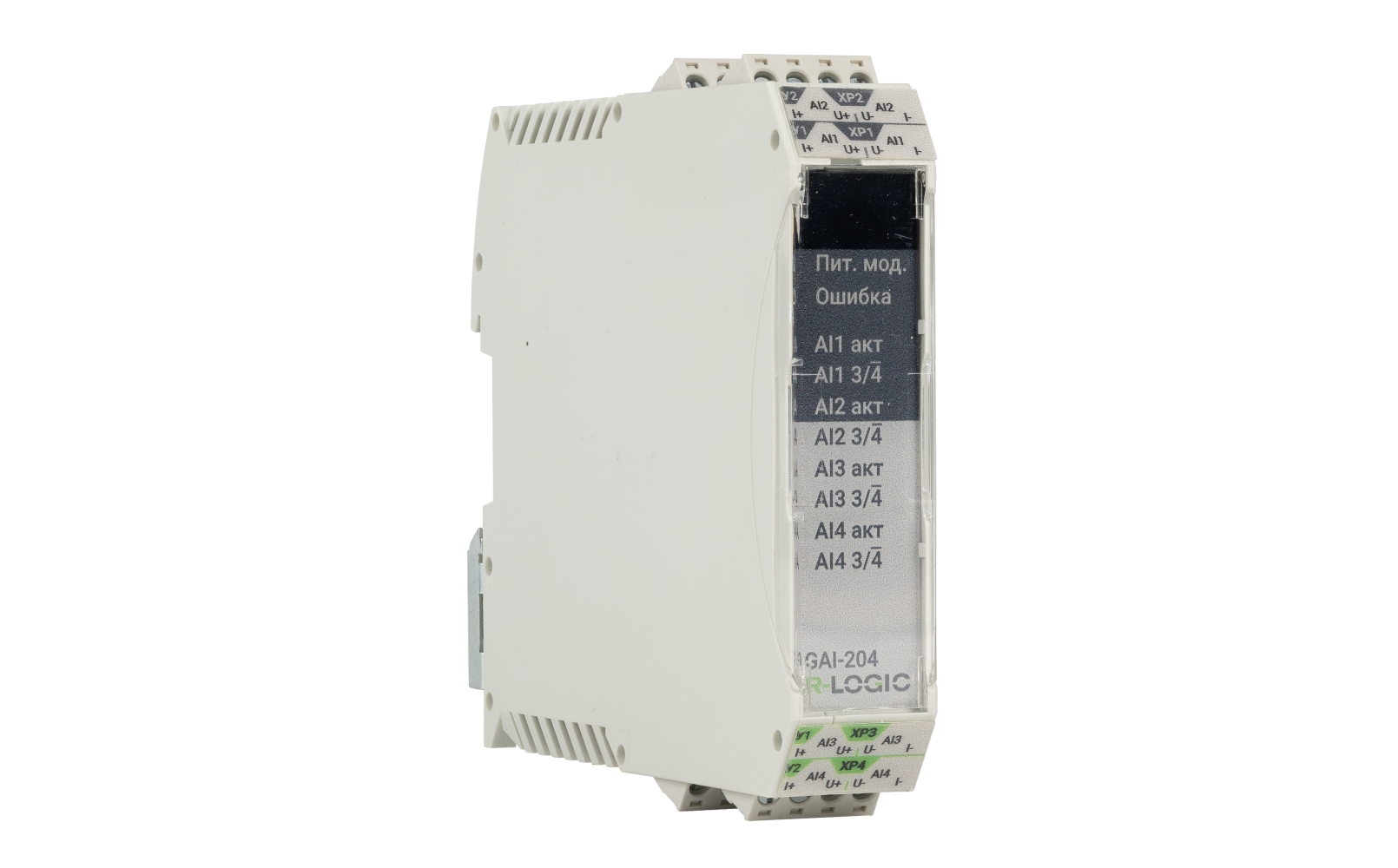

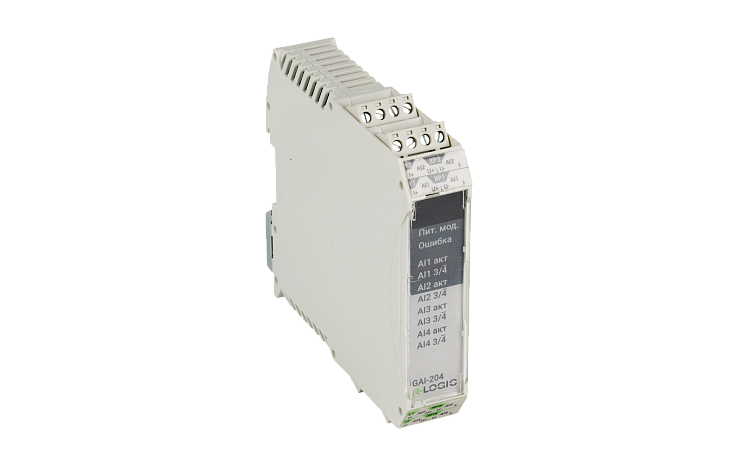

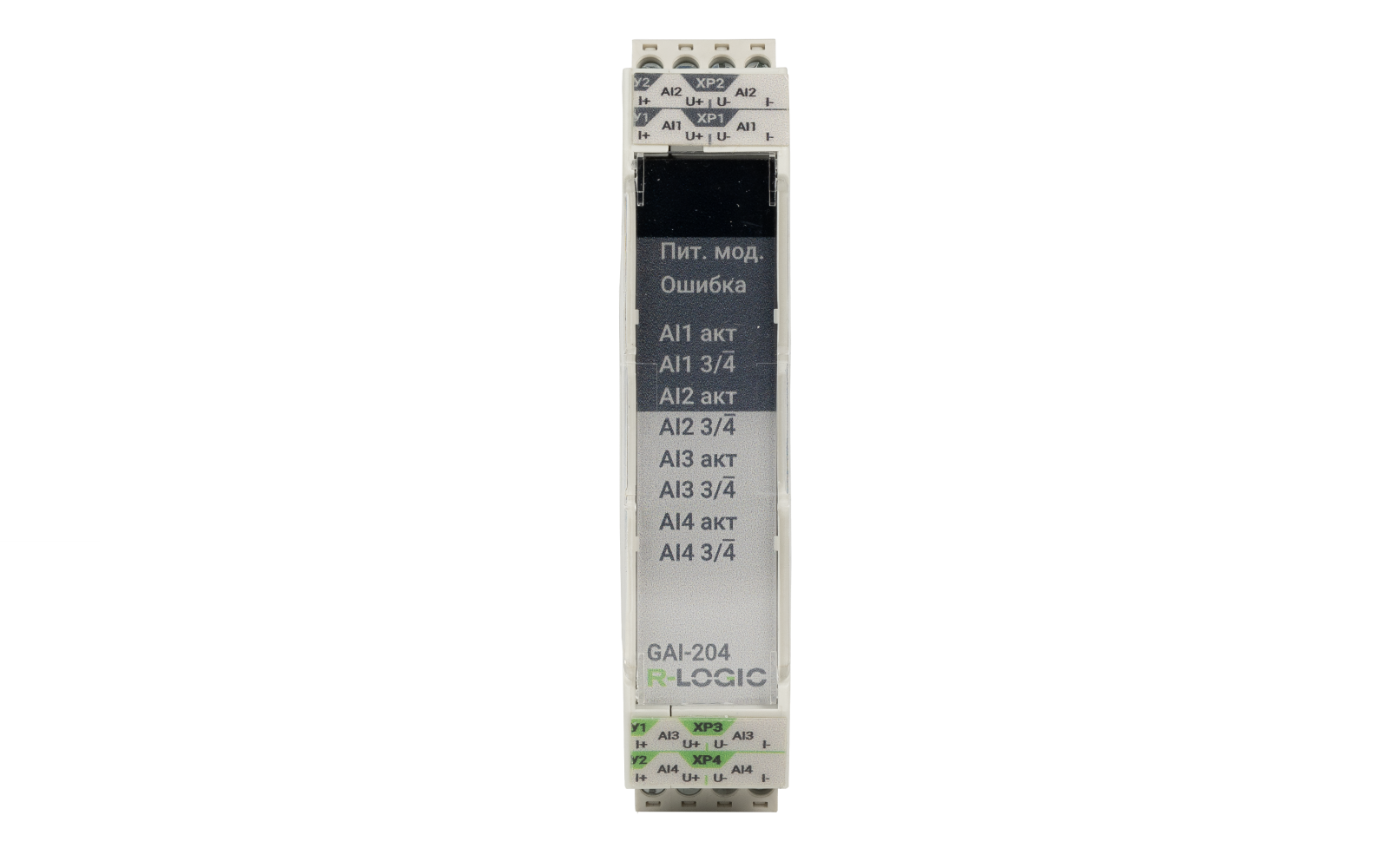

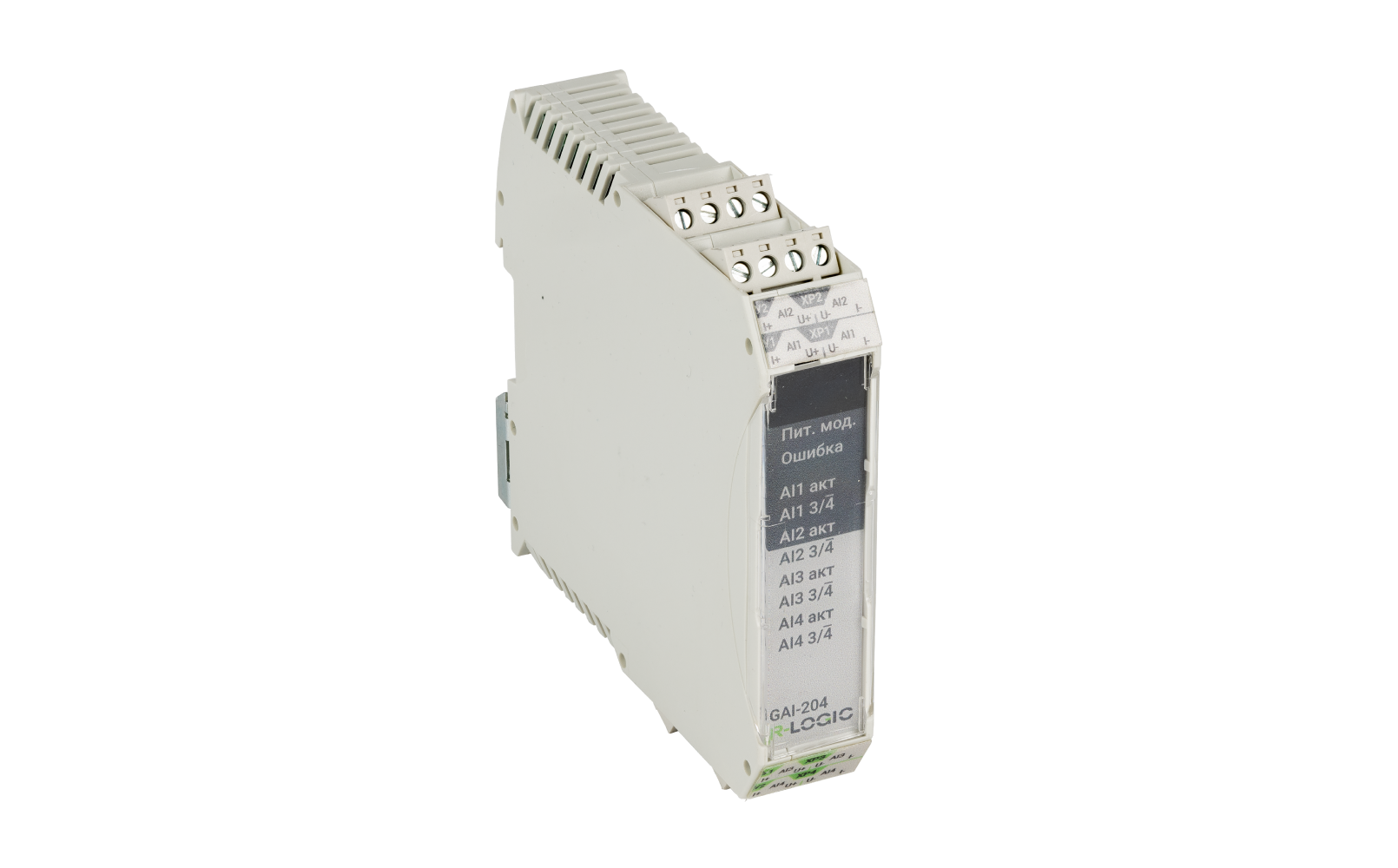

Встроенное программное обеспечение: ТШВГ.305659.229 Комплект программного обеспечения для GAI-204 интегрировано в модуль аналогового ввода GAI-104 ТШВГ.426431.004 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей.
Параметр |
Значение |
|---|---|
Количество каналов |
4 |
Типы измеряемых сигналов |
Сигналы от термопреобразователей сопротивления, термоэлектрических преобразователей |
Переключение типа и диапазона измеряемого сигнала |
Программное |
Варианты подключения термодатчиков |
2 провода, 3 провода, 4 провода |
Разрядность АЦП, бит, не менее |
16 |
Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C |
±0,005 |
Конфигурация гальванической изоляции каналов ввода |
Одна группа из четырех каналов |
Потенциал изоляции групп каналов (при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее |
0,5 |
Время измерения входного сигнала, мс, не более |
1 |
Возможность программного усреднения сигнала с выбором количества усредняемых измерений |
Есть (2; 4; 8; 16; 32; 64) |
Заграждающий фильтр |
Есть |
Управление работой заграждающего фильтра |
Программное |
Частоты подавления заграждающего фильтра, Гц |
50 или 60 |
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
Степень защиты |
IP20 |
Максимальная потребляемая мощность, Вт, не более |
5 |
Средняя потребляемая мощность, Вт |
0,1 |
Габаритные размеры (В × Ш × Г), мм, не более |
115 × 23 × 100 |
Масса, кг, не более |
0,3 |
Материал корпуса |
Пластик |
Цвет корпуса |
Светло-серый |
Артикул производителя |
RBZ-524977 |
Встроенное ПО |
ТШВГ.305659.229 / ТШВГ.426431.004 |
