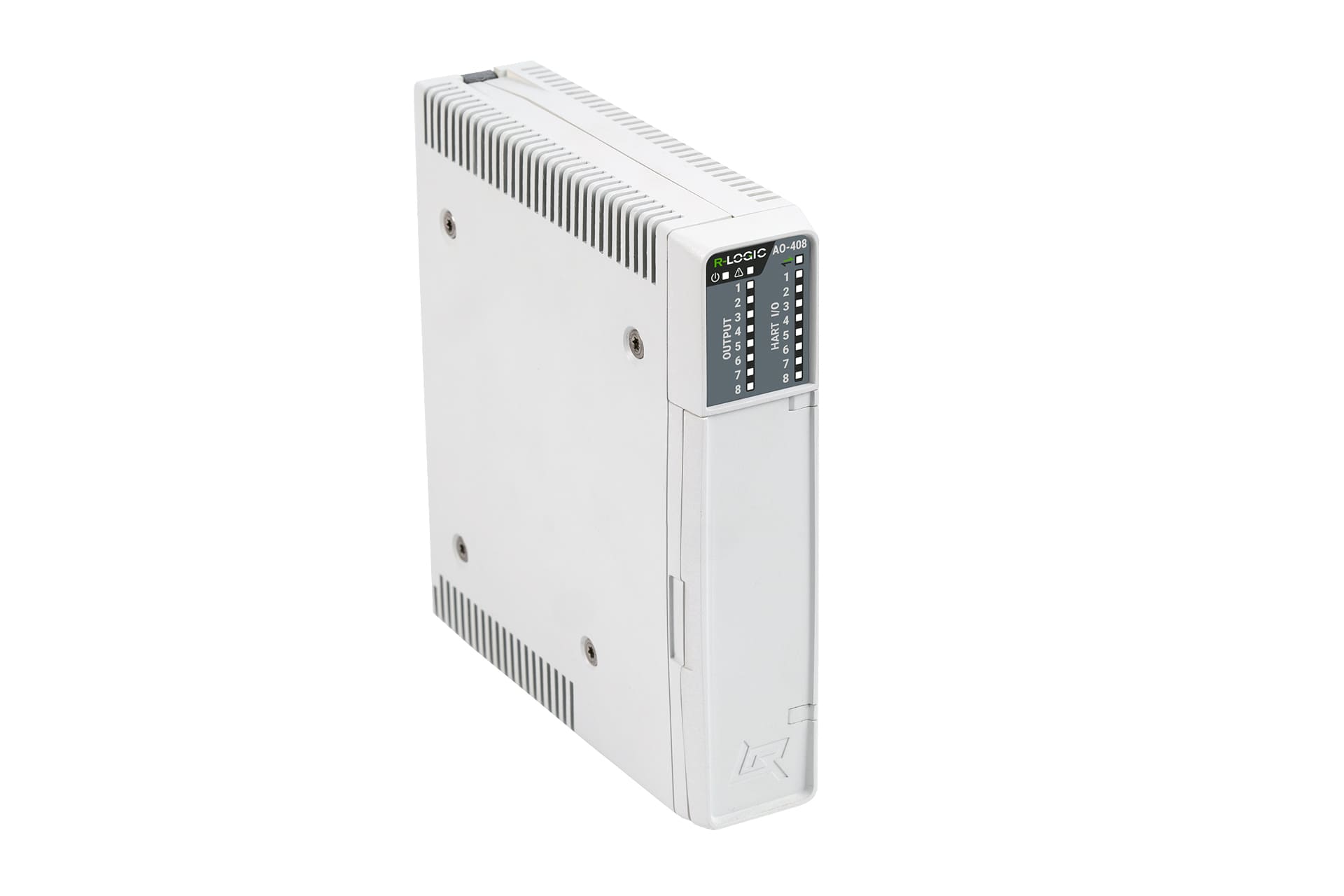

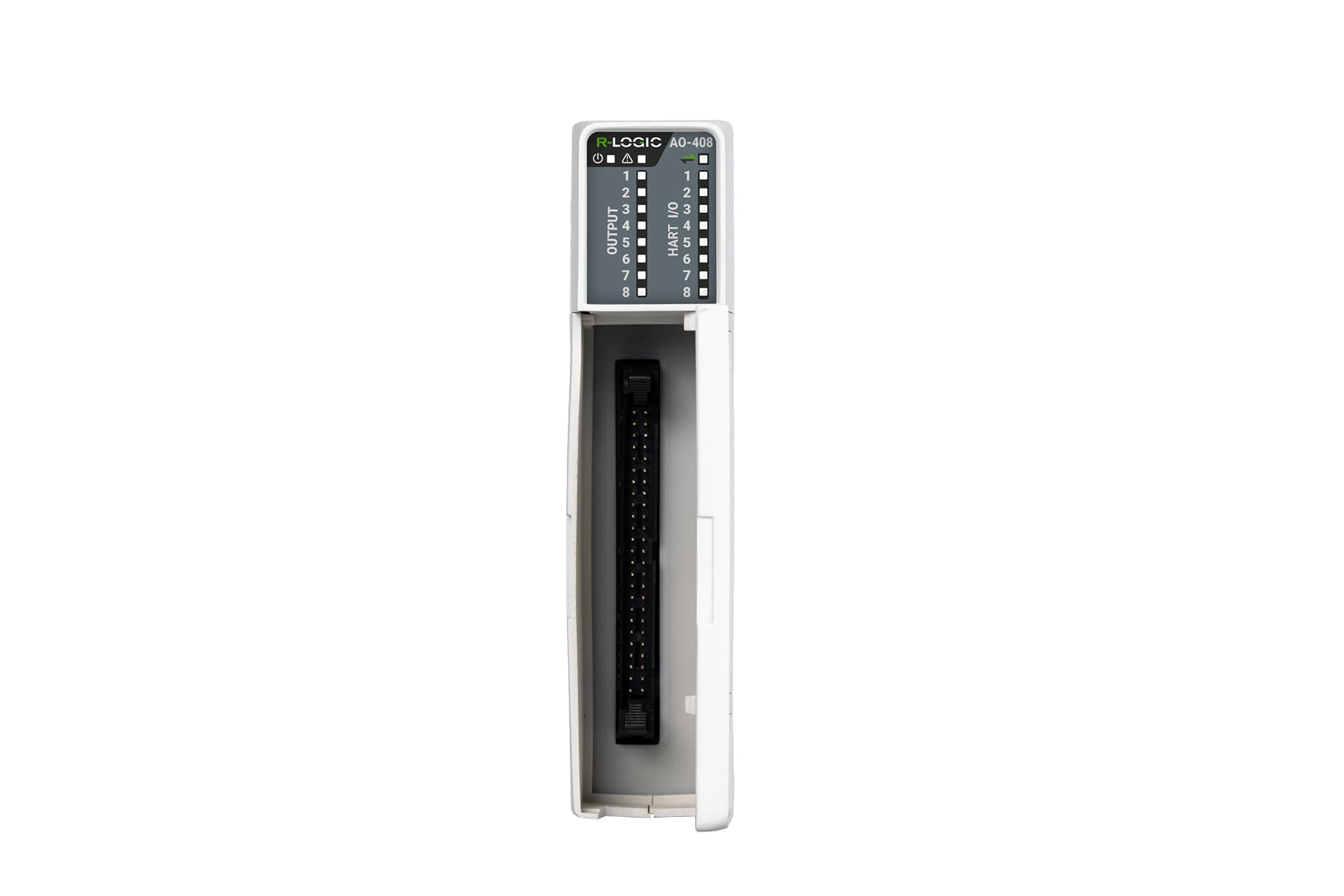

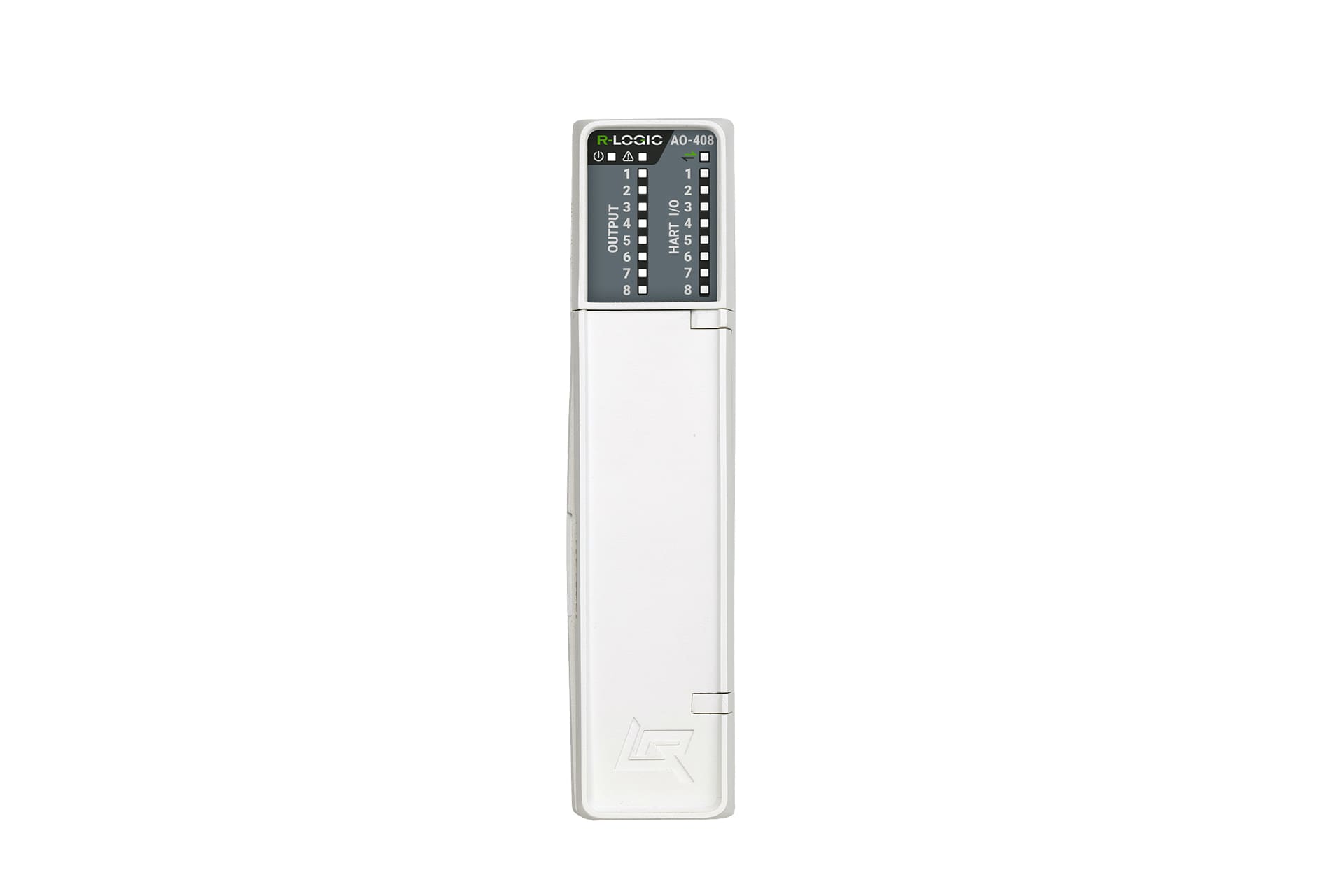

Модуль вывода аналоговых сигналов AO-408HA предназначен для вывода восьми аналоговых унифицированных сигналов постоянного тока в диапазонах от 4 до 20 мА с поддержкой протокола HART.
Функции самодиагностики:
- Определение наличия связи с АЦП;
- Определение температуры внутри корпуса;
- Определение наличия связи с модулем ЦПУ.
Встроенное программное обеспечение ТШВГ.305659.215 (комплект программного обеспечения для модуля аналогового вывода AO-408HA) интегрировано в модуль аналогового вывода AO-408HA ТШВГ.426435.002-01 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для формирования унифицированных сигналов силы постоянного тока с поддержкой протокола HART.
Параметр |
Значение |
|---|---|
Количество каналов |
8 |
Типы создаваемых сигналов |
Унифицированные сигналы силы постоянного тока |
Поддержка протокола HART |
Есть |
Рабочие диапазоны в режиме выдачи сигналов силы постоянного тока |
от 4 до 20 мА |
Разрядность ЦАП, бит, не менее |
16 |
Предел допускаемой основной погрешности, % от диапазона измерений |
±0,05 |
Пределы допускаемой дополнительной приведенной погрешности, %/°C |
±0,0025 |
Конфигурация гальванической изоляции каналов |
Все каналы имеют индивидуальную изоляцию |
Потенциал изоляции групп каналов, кВ, не менее |
0,5 |
Максимальное значение импеданса нагрузки (режим тока), Ом |
600 |
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
Состояние выходов после включения питания до старта ПО или при отказе МЦП |
Конфигурируется по каждому каналу: предустановленное или последнее значение |
Максимальная потребляемая мощность, Вт, не более |
5 |
Средняя потребляемая мощность (без учета потребляемой мощности каналов), Вт |
4,75 |
Масса, кг, не более |
0,5 |
Материал корпуса |
Пластмасса |
Цвет корпуса |
Светло-серый |
