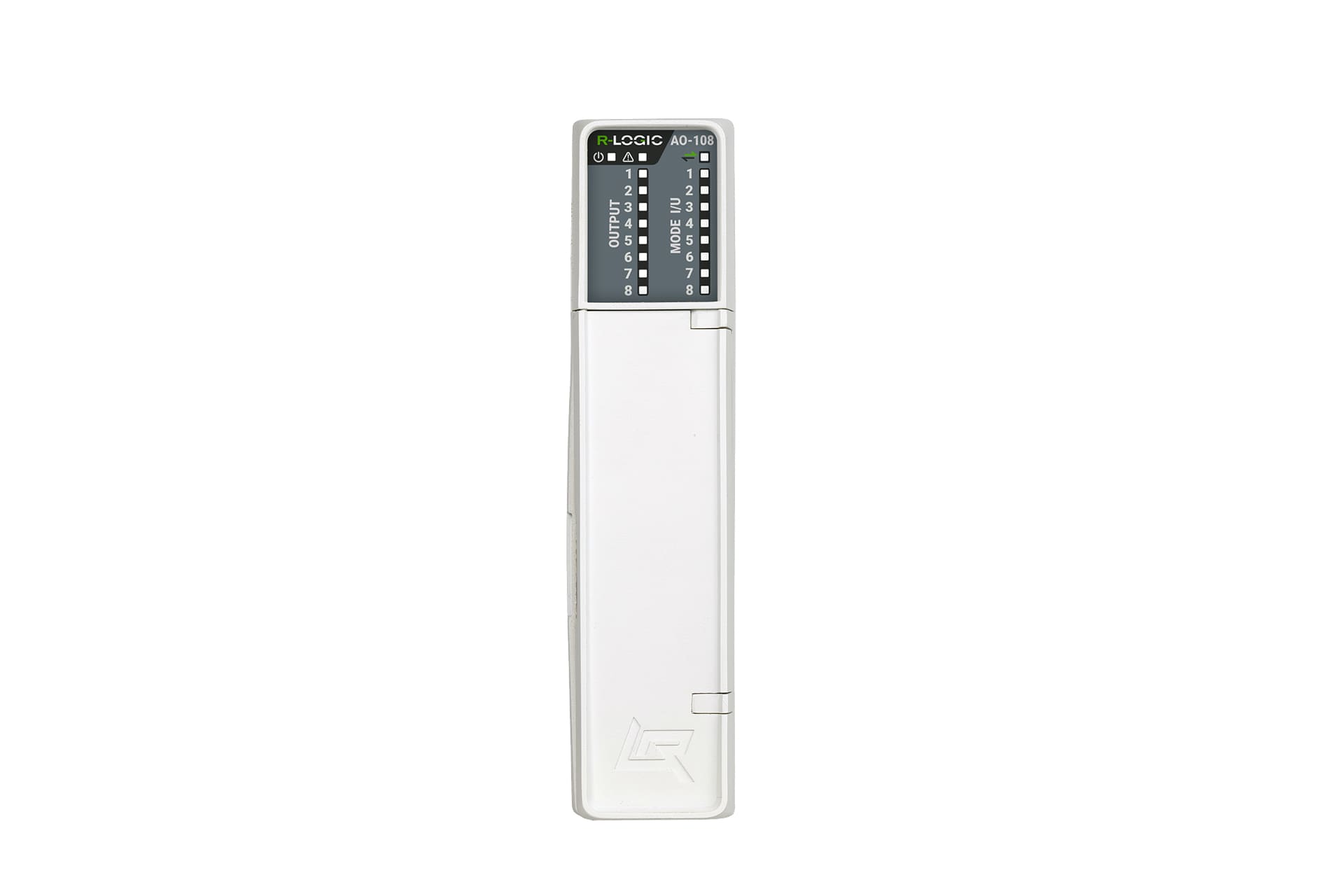

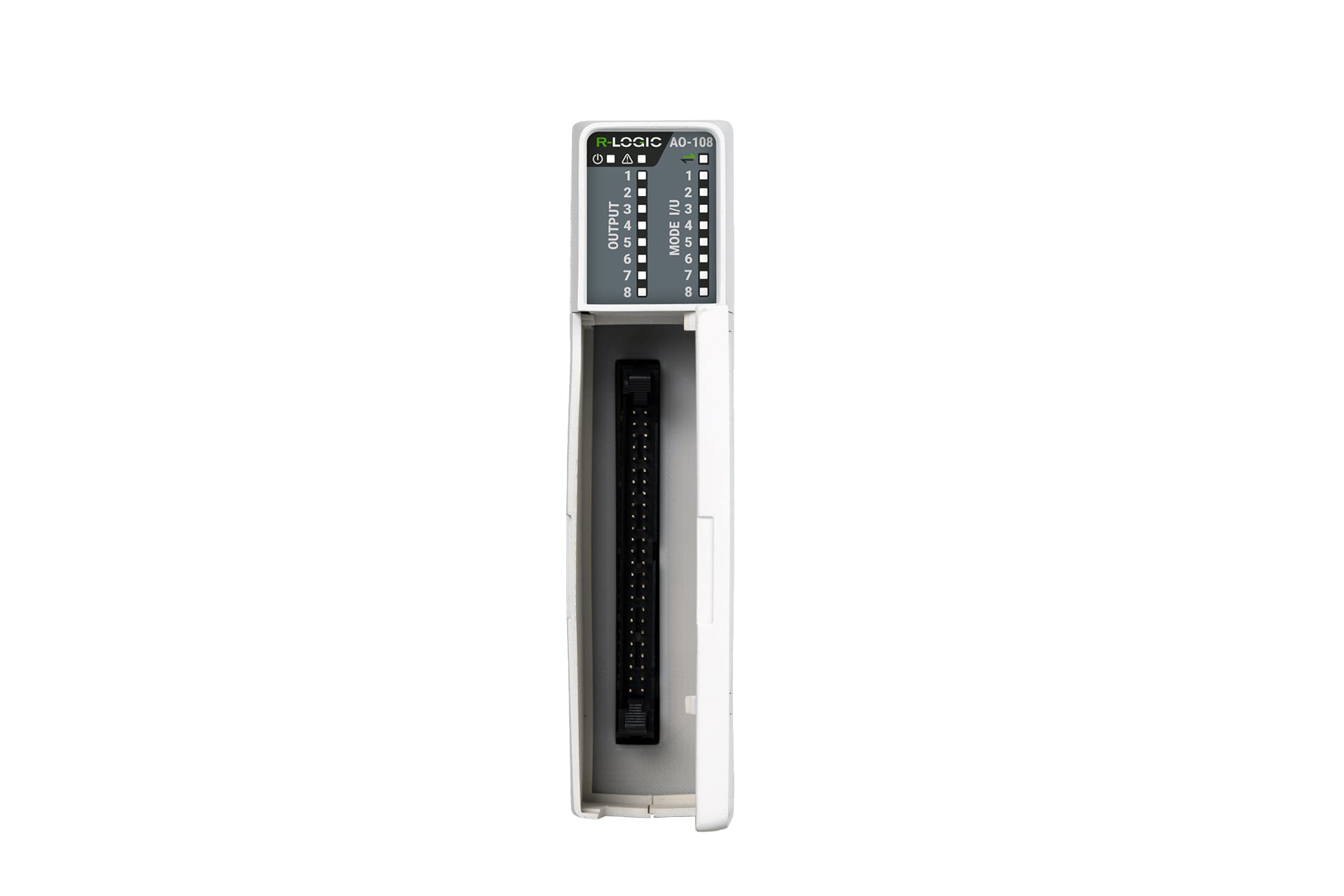

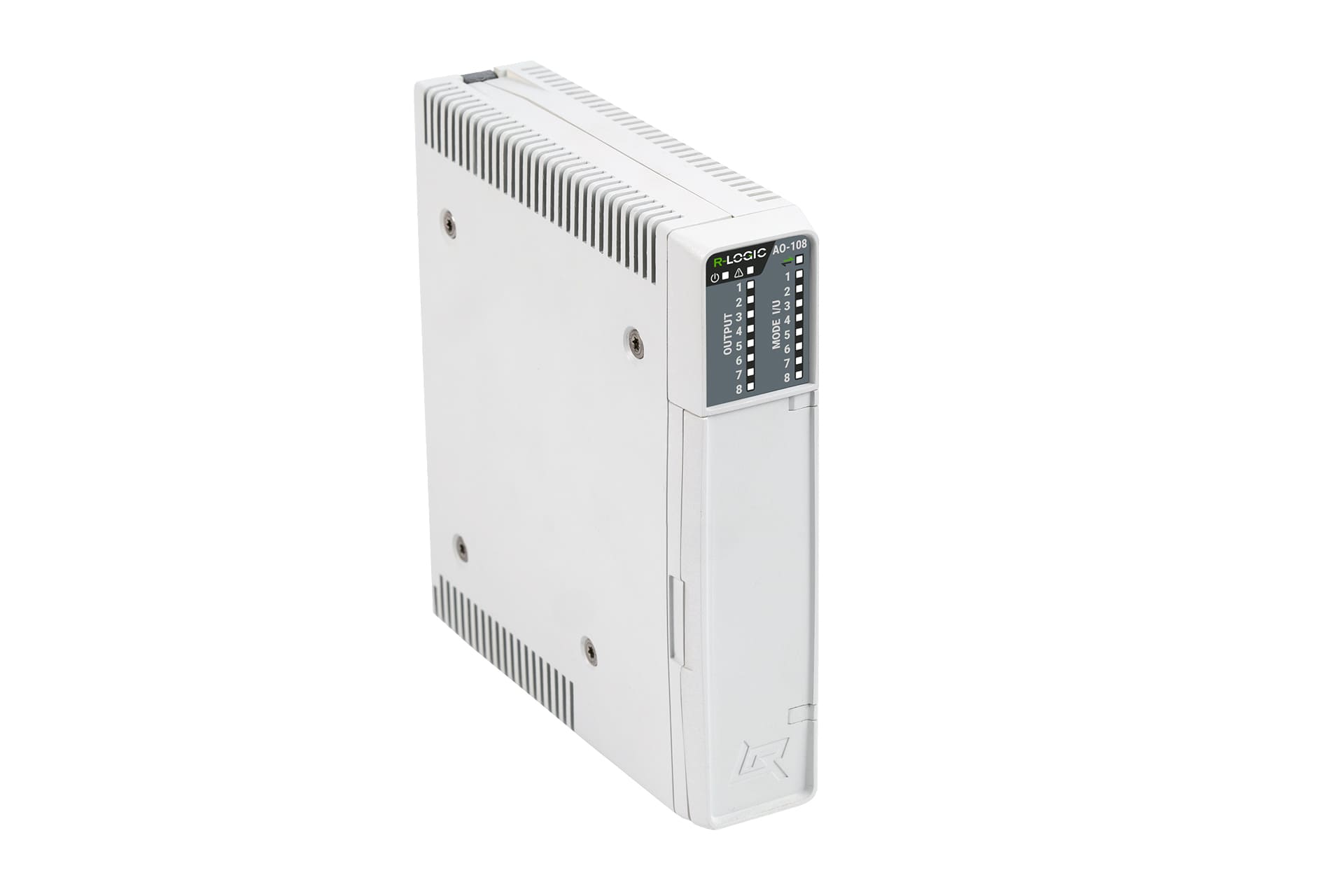

Модуль вывода аналоговых сигналов AO-108 предназначен для формирования:
Унифицированных сигналов напряжения постоянного тока в диапазонах:
- от минус 5 до плюс 5 В;
- от минус 10 до плюс 10 В.
Унифицированных сигналов силы постоянного тока с возможностью подключения активных датчиков в диапазонах:
- от 0 до 20 мА;
- от 4 до 20 мА.
Функции самодиагностики:
- Определение наличия связи с АЦП;
- Определение температуры внутри корпуса;
- Определение выхода уровня входного сигнала за диапазон измерений.
Встроенное программное обеспечение ТШВГ.305659.198 комплект программного обеспечения для модуля аналогового вывода AO-108 интегрировано в модуль аналогового вывода AO-108 ТШВГ.426435.001 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для формирования унифицированных сигналов силы постоянного тока и напряжения постоянного тока.
Параметр |
Значение |
|---|---|
Количество каналов |
8 |
Типы создаваемых сигналов |
Унифицированные сигналы силы постоянного тока, унифицированные сигналы напряжения постоянного тока |
Разрядность ЦАП, бит, не менее |
16 |
Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C |
±0,005 |
Конфигурация гальванической изоляции каналов ввода |
Две группы по четыре канала |
Потенциал изоляции групп каналов (при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее |
0,5 |
Максимальное значение импеданса нагрузки в режиме формирования сигналов постоянного тока, Ом |
600 |
Минимальное значение импеданса нагрузки в режиме формирования напряжения постоянного тока, Ом, не менее |
10000 |
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
Состояние выходов после включения питания до старта ПО или при отказе МЦП |
Конфигурируется по каждому каналу: предустановленное или последнее значение |
Максимальная потребляемая мощность, Вт, не более |
5 |
Средняя потребляемая мощность, Вт |
4,75 |
Масса, кг, не более |
0,5 |
Материал корпуса |
Пластмасса |
Цвет корпуса |
Светло-серый |
