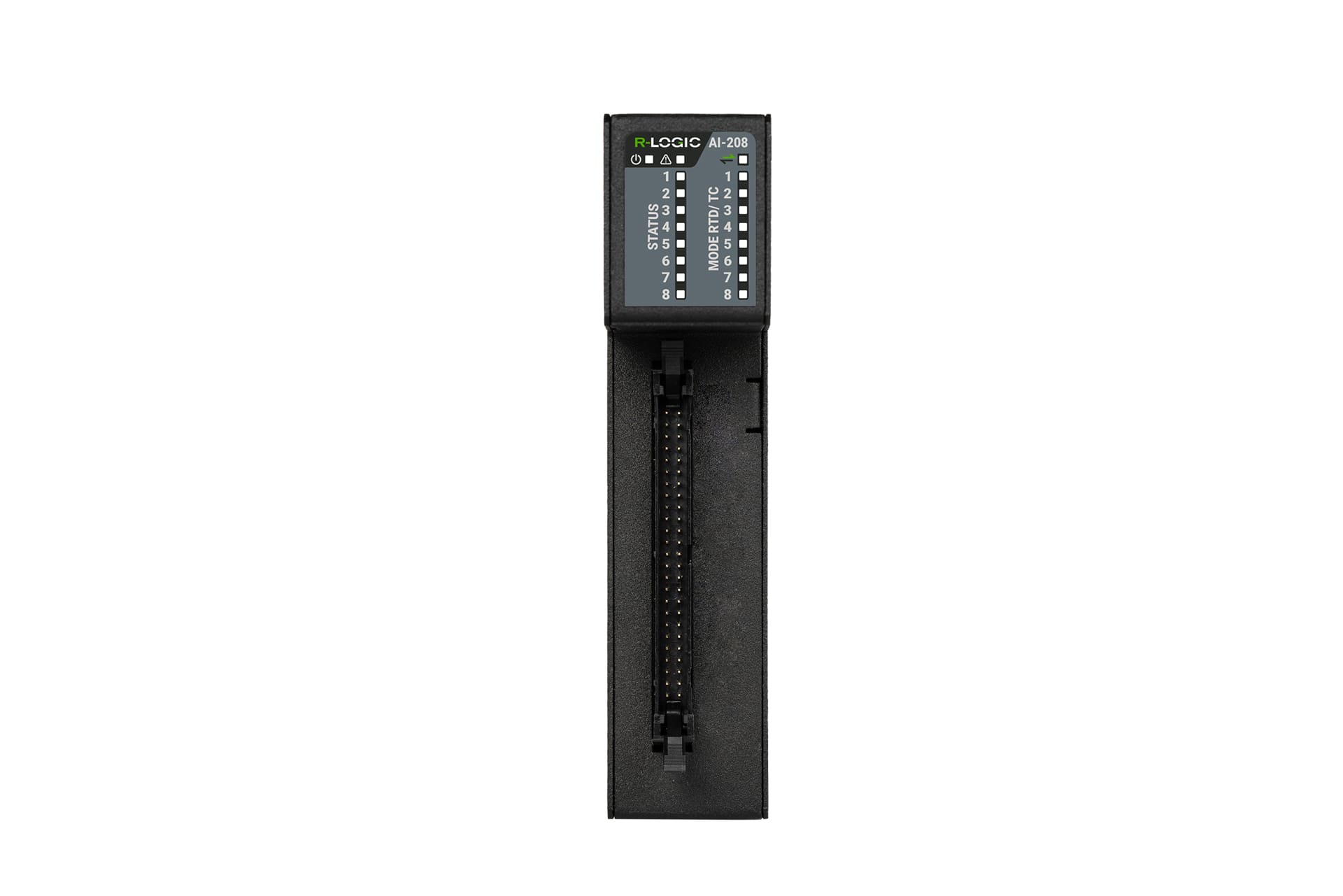

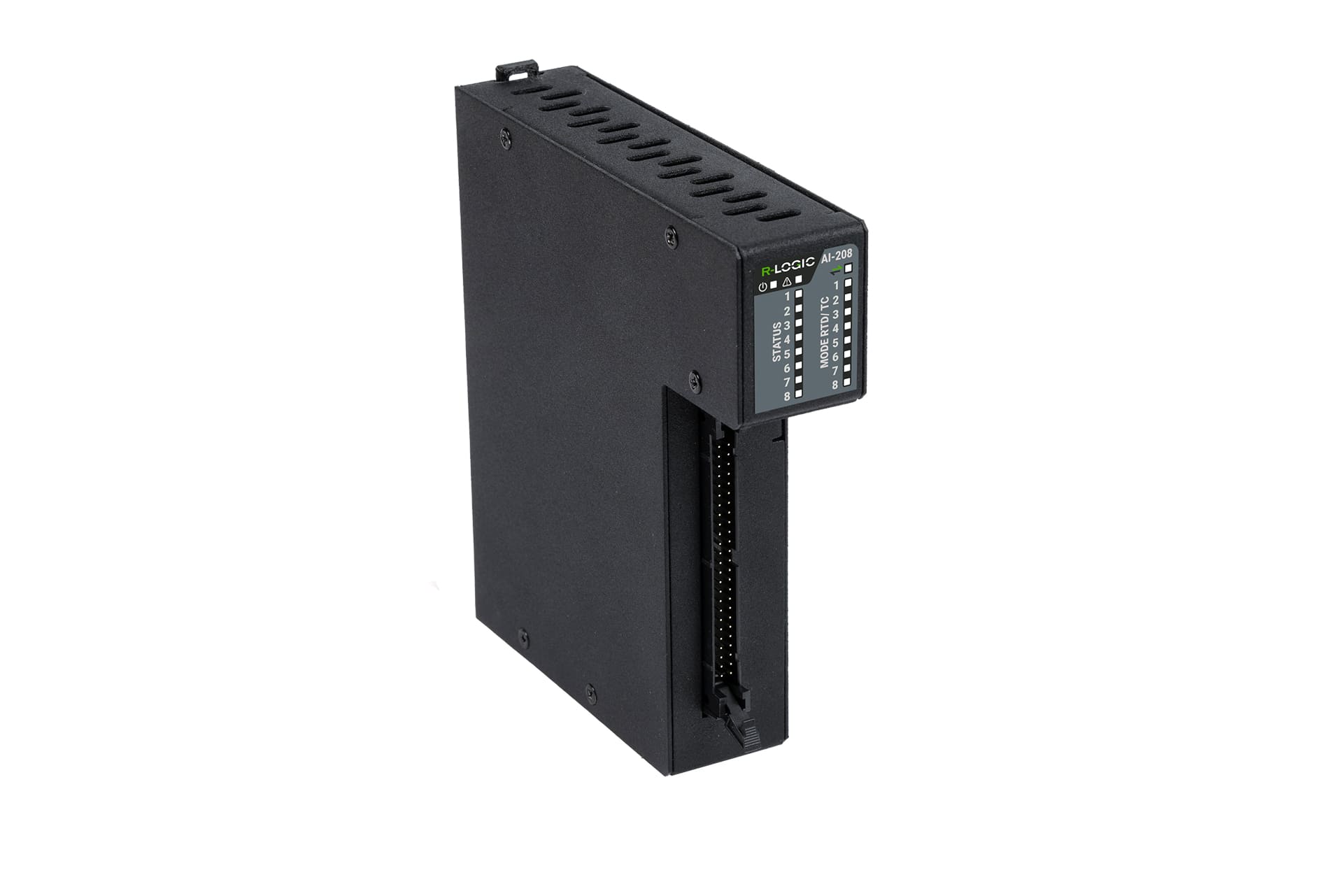

Аналоговый модуль ввода AI-208MK обеспечивает измерение сигналов:
- Термопреобразователей сопротивления (по ГОСТ 6651): ТСМ50М (W100=1,4260) (от -50 до 200°С); ТСМ50М (W100=1,4280) (от -180 до 200°С); ТСМ100М (W100=1,4260) (от -50 до 200°С); ТСМ100М (W100=1,4280) (от -180 до 200°С); ТСП100П (W100=1,3910) (от -200 до 850°С); ТСП100П (W100=1,3850) (от -200 до 850°С).
- Термоэлектрических преобразователей (по ГОСТ Р 8.585): ТПР(B) (От 250 до 1820°С); ТПП(S) (От -50 до 1768°С); ТПП(R) (От -50 до 1768°С); ТХА(K) (От 200 до 1372°С); ТХК(L) (От -200 до 800°С).
Функции самодиагностики:
- Определение наличия связи с АЦП;
- Определение температуры внутри корпуса;
- Определение выхода уровня входного сигнала за диапазон измерений.
Встроенное программное обеспечение ТШВГ.305659.199 (комплект программного обеспечения для модуля аналогового ввода AI-208) интегрировано в модуль аналогового ввода AI-208MK ТШВГ.426432.003 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения сигналов от термопреобразователей сопротивления, термоэлектрических преобразователей, сигналов напряжения постоянного тока и активного сопротивления.
Параметр |
Значение |
|---|---|
Количество каналов |
8 |
Типы измеряемых сигналов |
Термопреобразователи сопротивления (ТСМ50М, ТСМ100М, ТСП100П), термоэлектрические преобразователи (ТПР(B), ТПП(S/R), ТХА(K), ТНН(N), ТХК(L)), напряжение постоянного тока, активное сопротивление |
Переключение типа и диапазона измеряемого сигнала |
Программное |
Компенсация температуры холодного спая |
Есть |
Схемы подключения термометров сопротивления |
Трехпроводная, четырехпроводная |
Диагностика обрыва линии связи с датчиками |
Есть |
Разрядность АЦП, бит, не менее |
16 |
Предел допускаемой основной приведенной погрешности измерения входного сигнала от термопреобразователей, % от диапазона измерений |
±0,1 |
Предел допускаемой основной приведенной погрешности измерения входного сигнала от термопар, % от диапазона измерений |
±0,1 |
Предел допускаемой основной приведенной погрешности измерения входного сигнала напряжения постоянного тока, % от диапазона измерений |
±0,1 |
Предел допускаемой основной приведенной погрешности измерения входного сигнала активного сопротивления, % от диапазона измерений |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C |
±0,005 |
Конфигурация гальванической изоляции каналов ввода |
Все каналы имеют индивидуальную изоляцию |
Время измерения входного сигнала, мс, не более |
1 |
Возможность программного усреднения сигнала с выбором количества усредняемых измерений |
Есть |
Возможное количество усредняемых измерений сигнала, шт. |
2; 4; 8; 16; 32; 64; 128 |
Допустимое напряжение на входе, В |
5 |
Заграждающий фильтр |
Есть |
Управление работой заграждающего фильтра |
Программное |
Режимы работы заграждающего фильтра |
«Отключен», «Подавление 50 Гц», «Подавление 60 Гц»[ |
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
Максимальная потребляемая мощность, Вт, не более |
5 |
Средняя потребляемая мощность, Вт |
2,6 |
Масса, кг, не более |
0,8 |
Материал корпуса |
Металл |
Цвет корпуса |
Черный |
