Программируемый логический контроллер предназначен для сбора, обработки информации и управления объектами при построении как локальных, так и распределенных систем автоматизации технологических процессов различного уровня сложности, объемом до 2048 аналоговых и до 3072 дискретных сигналов.
Контроллер может применяться в системах автоматизации, в том числе, на опасных производственных объектах:
- предприятий нефтяной и газовой промышленности;
- предприятий топливно-энергетического комплекса;
- предприятий водоснабжения и водоотведения;
- предприятий пищевой промышленности и производства напитков и т.д.;
- автомобильной промышленности.

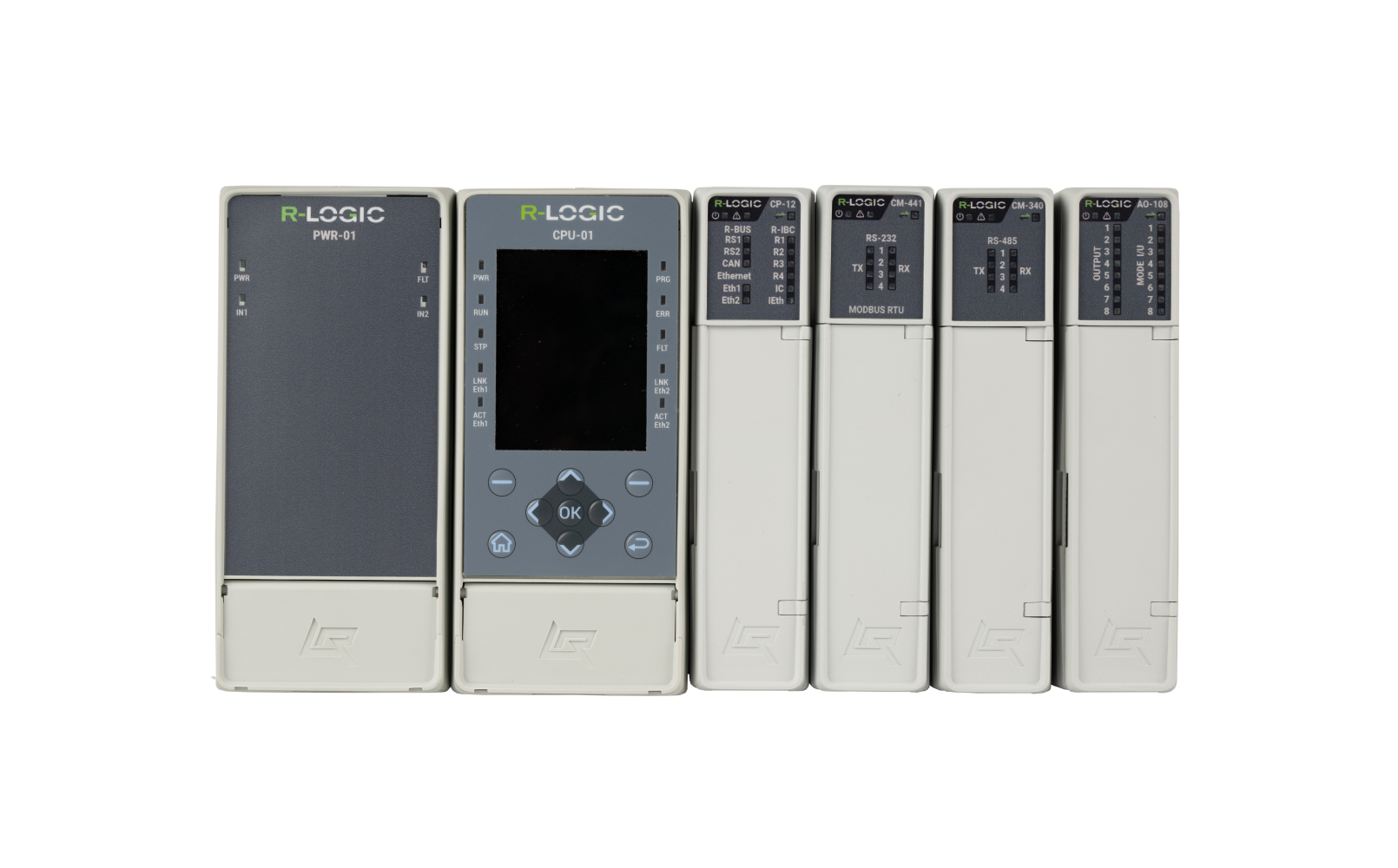

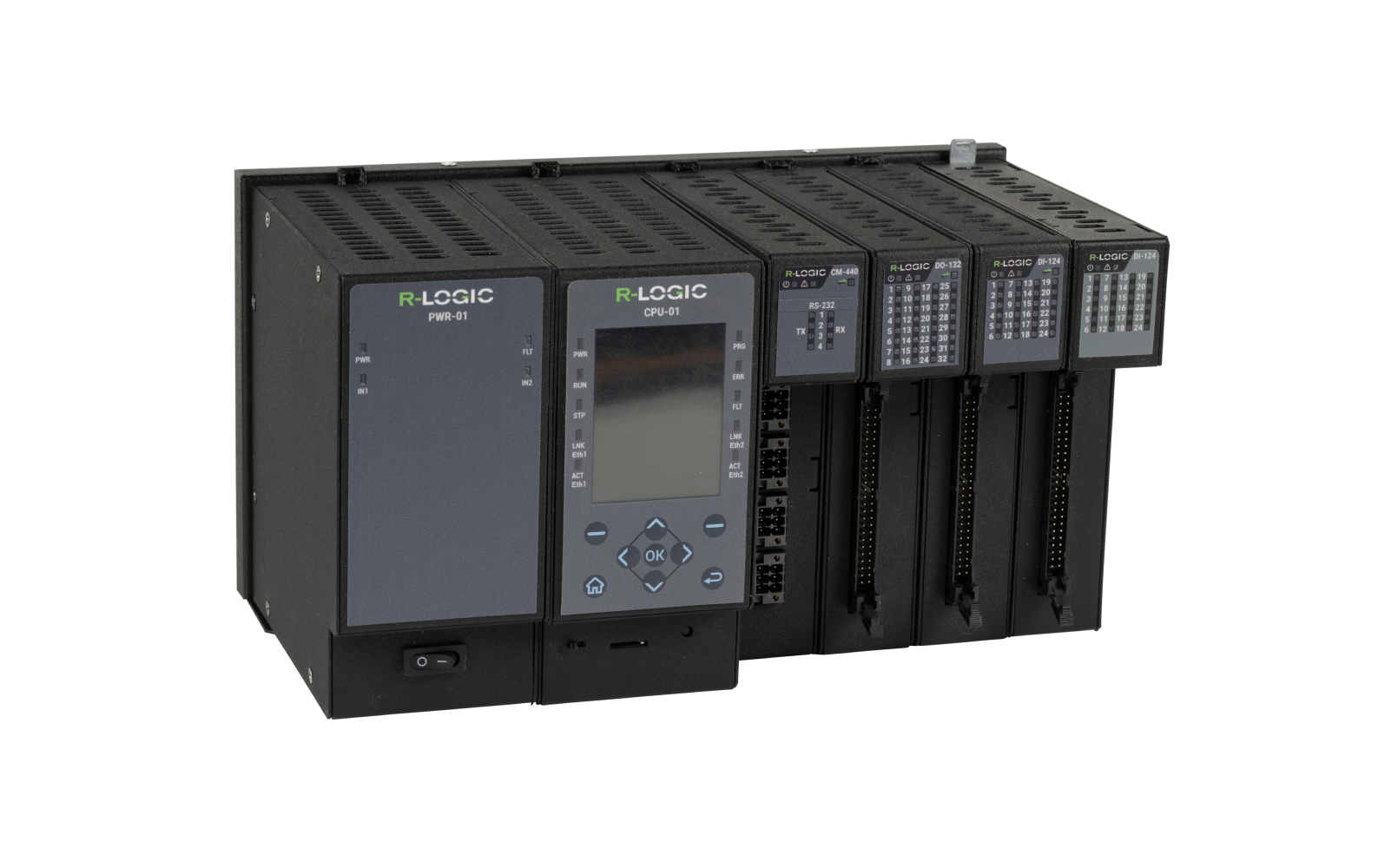

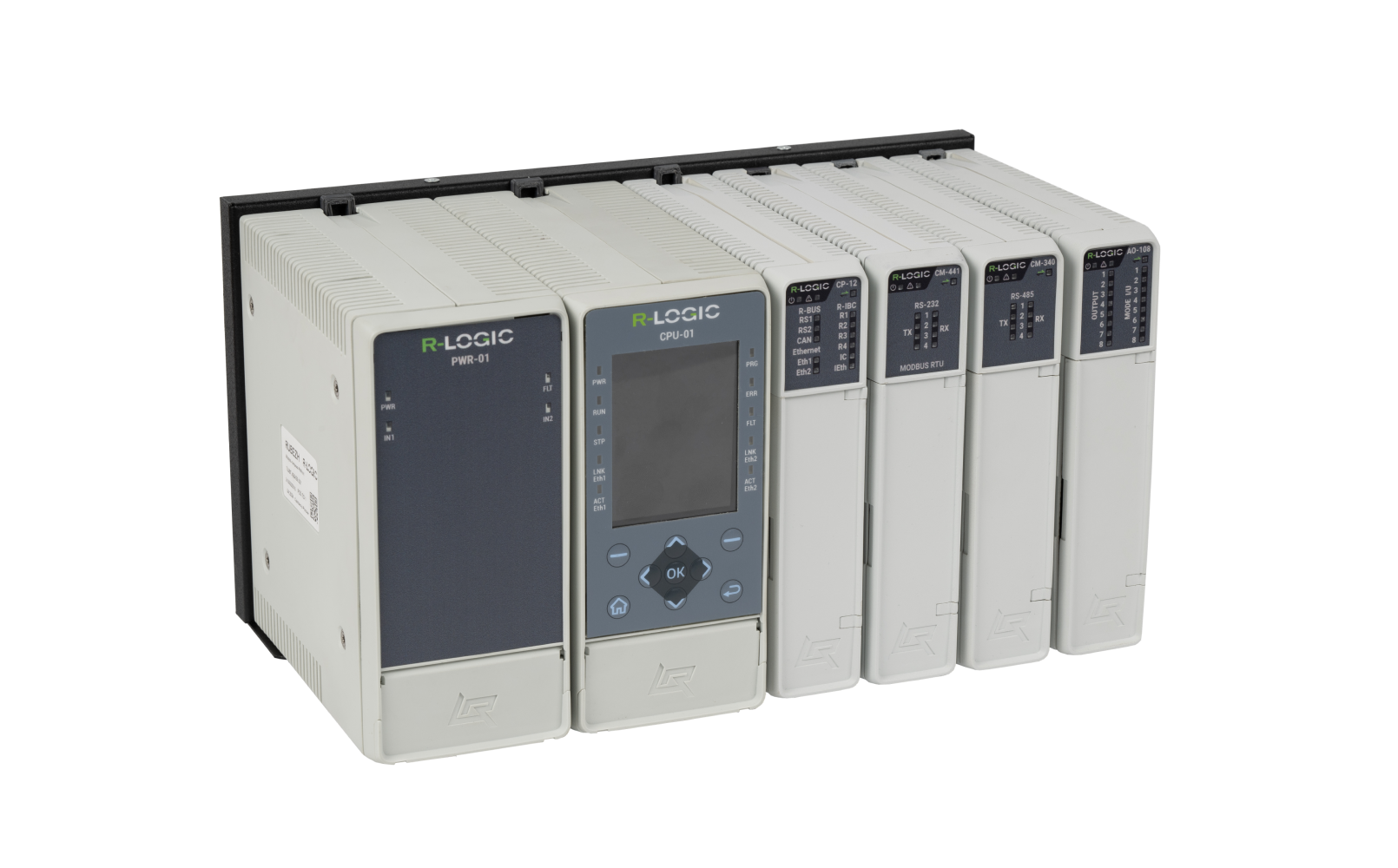

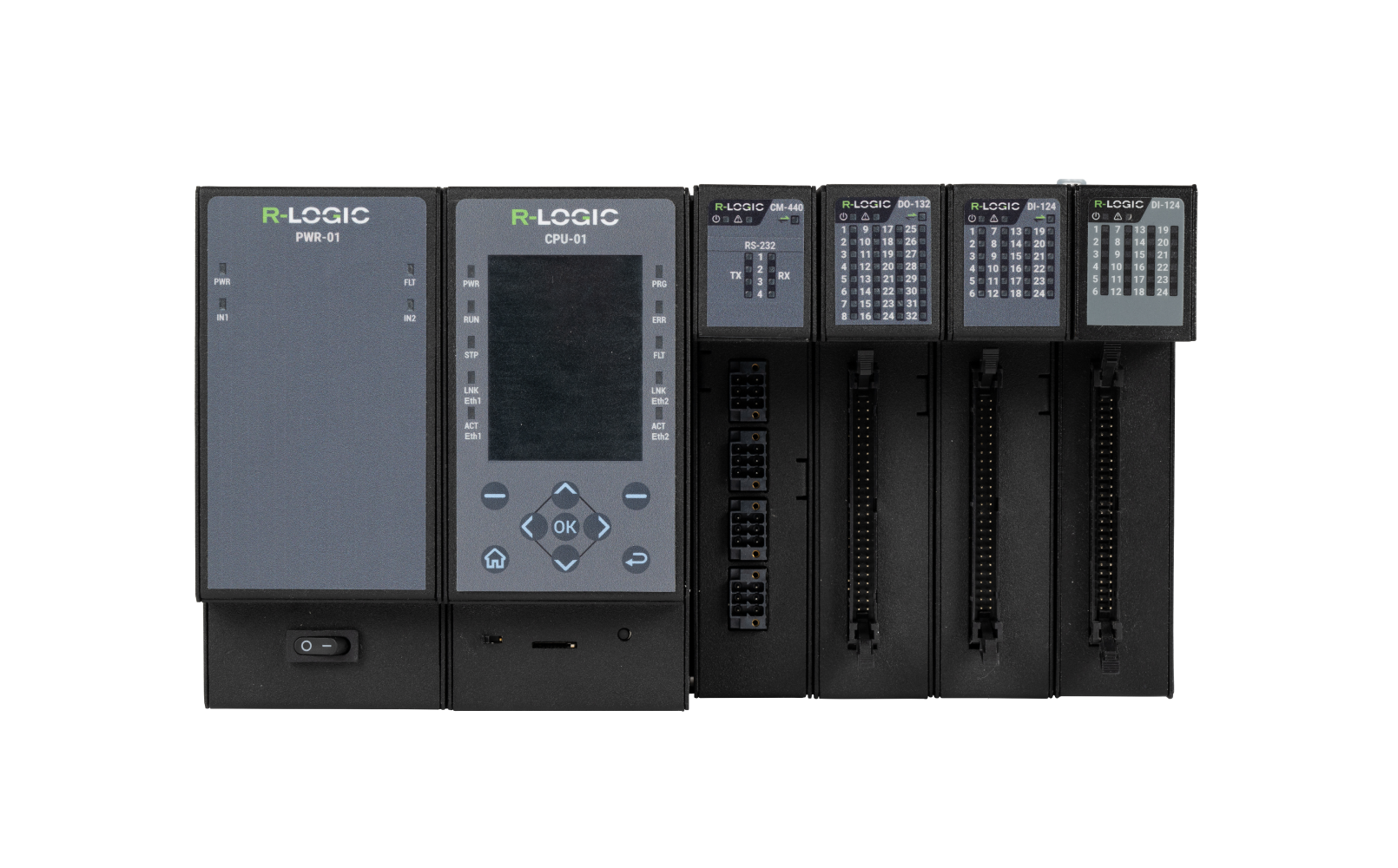

Контроллер построен по модульному принципу. В его состав входят следующие виды модулей:
- модули питания;
- модули центрального процессорного устройства (ЦПУ);
- коммуникационные модули;
- модули ввода-вывода.

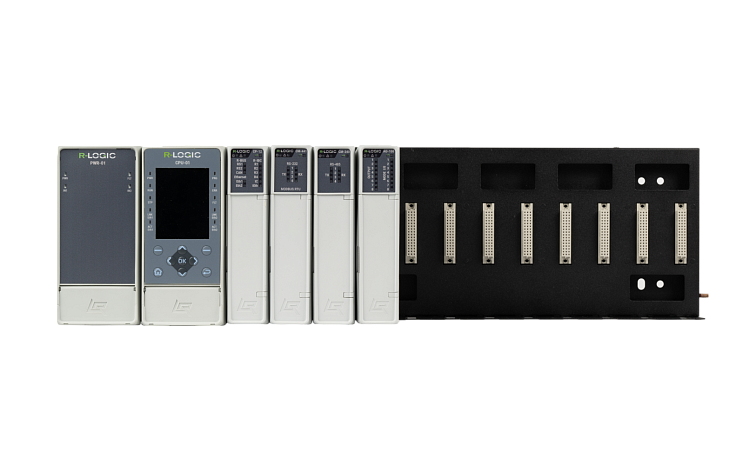

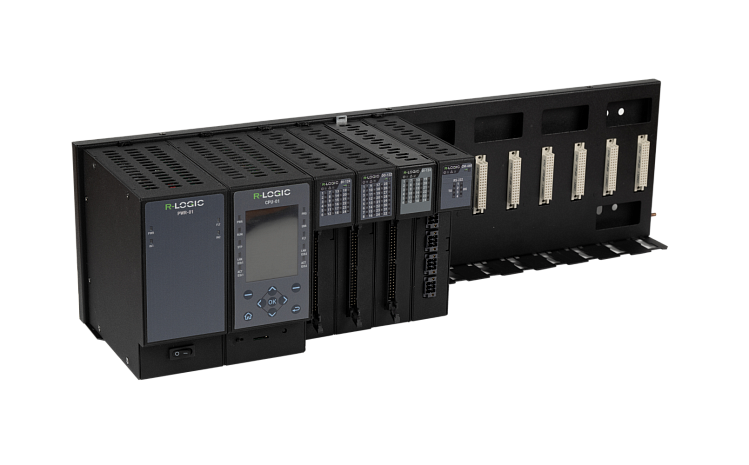

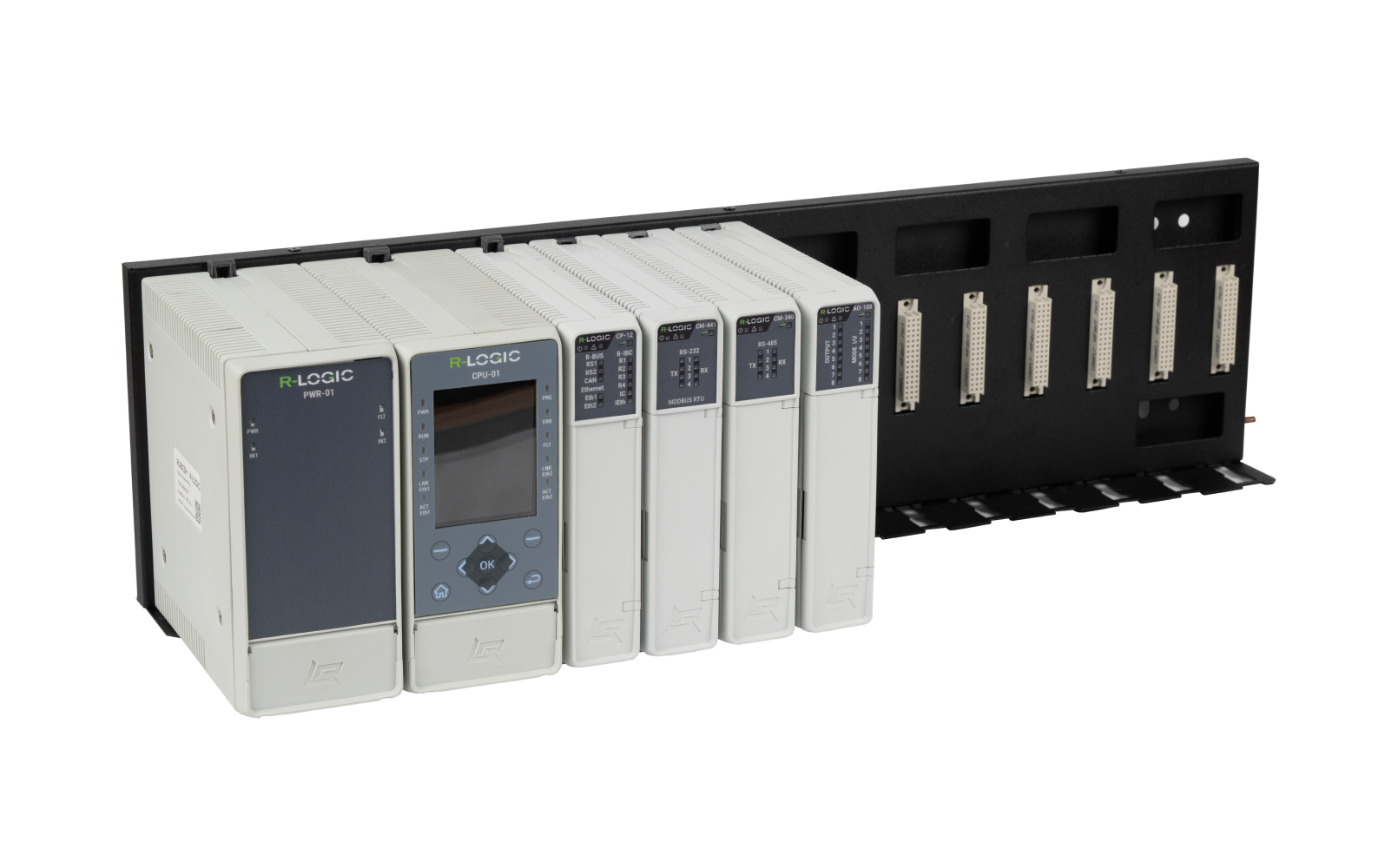

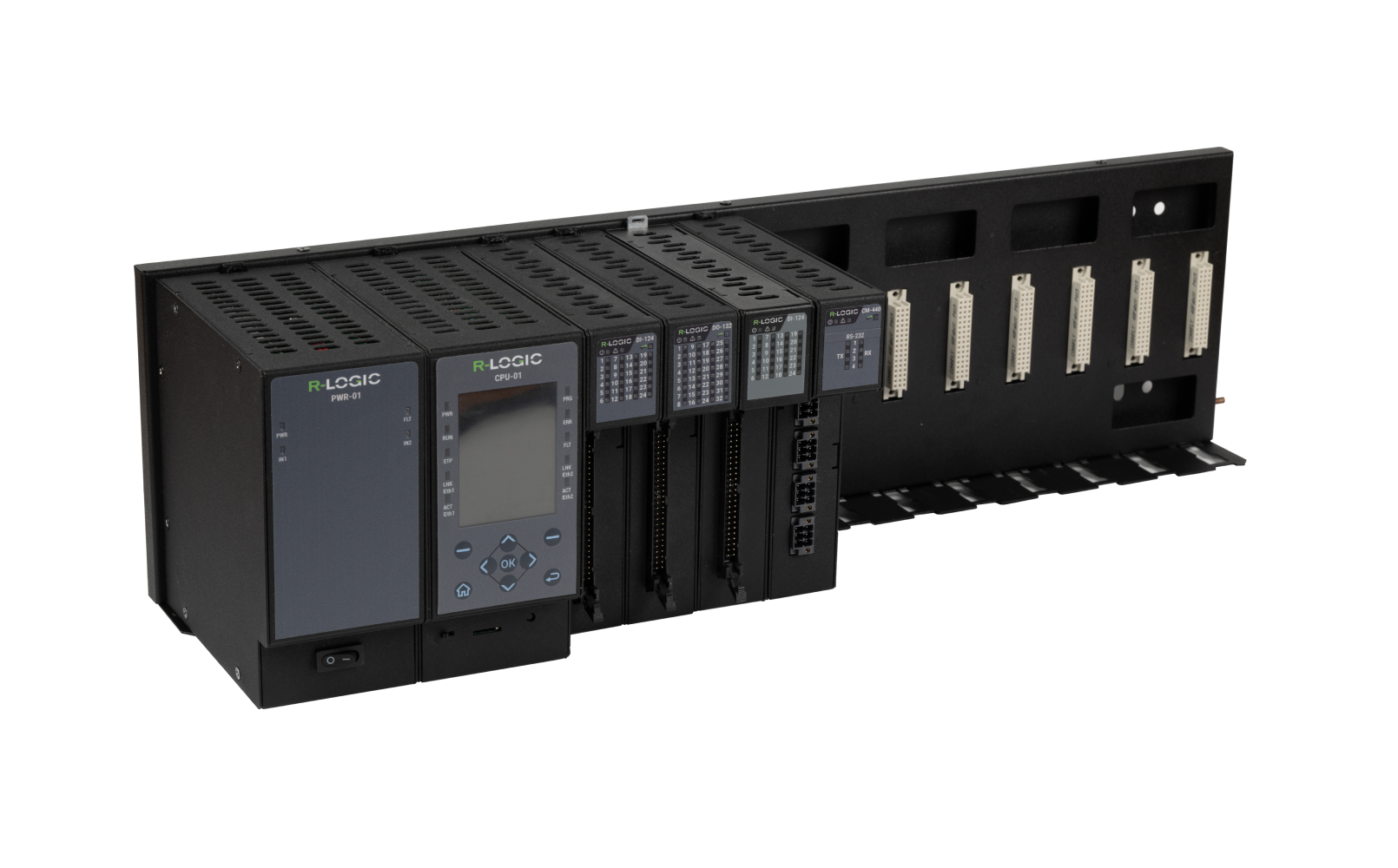

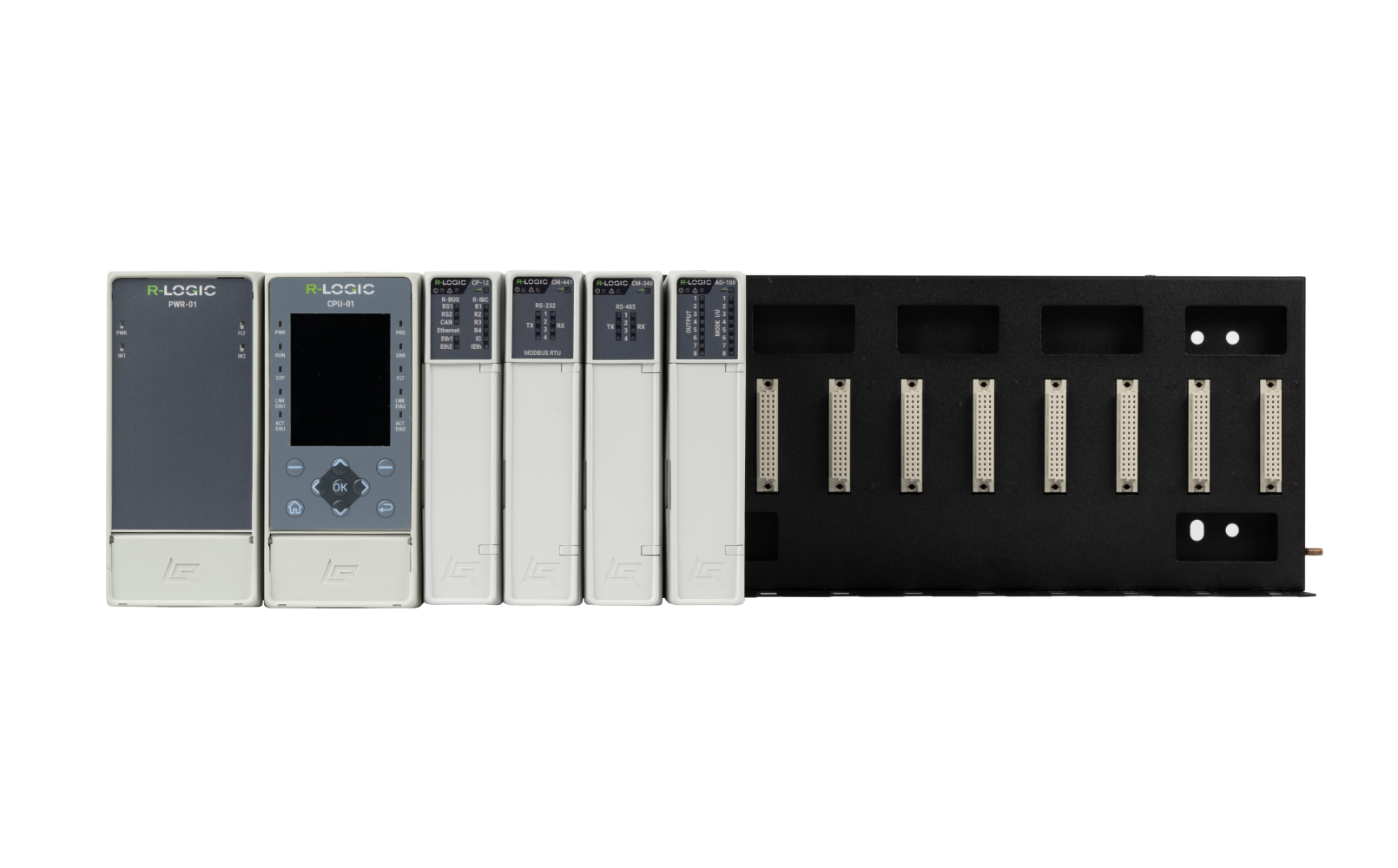

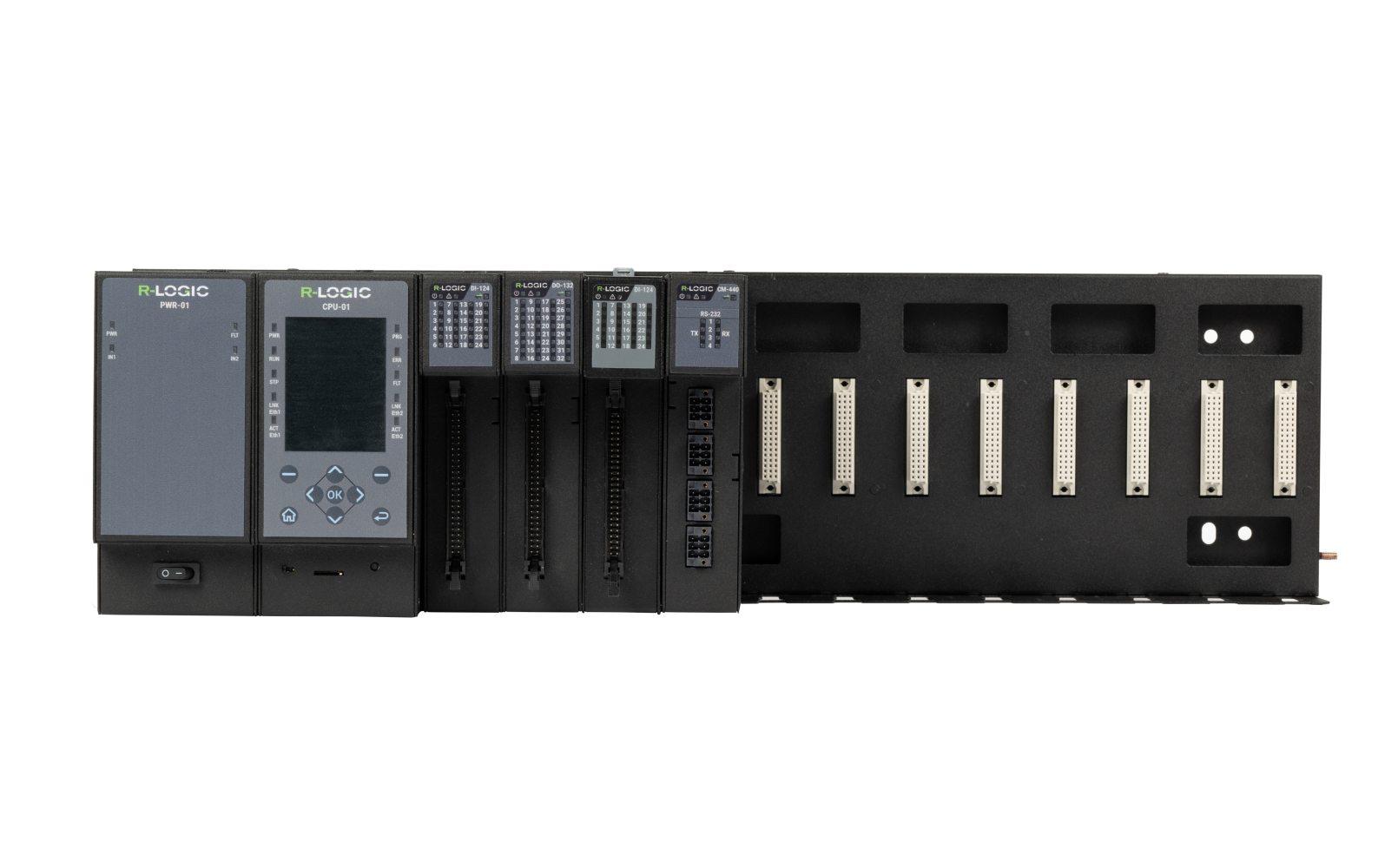

ПЛК R-LOGIC Стандарт состоит из одного процессорного, а также нескольких дополнительных шасси. В случае резервирования количество процессорных шасси увеличивается до двух). Процессорное шасси - это шасси, которое содержит центральное процессорное устройство.
Ключевые особенности
- Масштабируемая система. Возможность построить систему от 1 до 10 шасси, что позволяет собрать систему до 128 модулей ввода-вывода и коммуникации.
- Возможность построения системы с резервированием центрального процессора.
- Резервированная шина передачи между ЦПУ и модулями расширения.
- Горячая замена модулей без остановки технологического процесса.
- Цепь контроллера гальванически изолирована от всех каналов ввода-вывода (дискретных и аналоговых) и интерфейсов связи. Кроме того, гальваническая развязка предусмотрена между отдельными каналами ввода-вывода, что обеспечивает надёжную и безопасную работу системы(см. руководство по эксплуатации).
- Программирование контроллера в ПО R-Logic.Designer на языках стандарта ГОСТ Р МЭК 61131-3.
Параметр |
Значение |
|
|---|---|---|
Модель процессора |
CPU-01 |
CPU-02 |
БАЙКАЛ Т1000 для CPU-01 |
RockChip RK3568 для CPU-01 |
|
Объем памяти |
ОЗУ - 2 ГБ |
ОЗУ - 4 ГБ |
ПЗУ |
ПЗУ |
|
Внутренняя шина данных |
R-BUS, до 4 Мбит/с |
|
ЖК экран |
Есть |
|
Разрешение ЖК экран, точек |
320х240 |
|
Навигация по меню ЖК экрана |
Кнопки |
|
Среда разработки ППО |
R-Logic.Designer – собственная разработка |
|
Язык программирования |
языки FBD, ST, LD, SFC, МЭК 61131-3 |
|
Интерфейсы |
RS-485, RS-232, Ethernet 10/100 |
|
Поддерживаемые протоколы |
Modbus TCP/ RTU, MQTT, HTTP, SNTP, OPC UA, HART, МЭК 61850, МЭК 60870-5-101, МЭК 60870-5-104, |
|
Слот для установки SD-карт |
Есть |
|
Количество интерфейсов Ethernet |
От 2, расширение при помощи коммуникационных модулей |
|
Встроенные часы реального времени |
Есть |
|
Тип элемента питания для поддержки работы часов реального времени |
Ионистр |
|
Возможность резервирования модуля центрального процессора |
Есть |
|
Типы каналов ввода-вывода |
Есть |
|
Типы каналов ввода-вывода |
– аналоговые входы; |
|
Поддерживаемые диапазоны сигналов аналоговых входов |
От минус 20 до плюс 20 мА; Сигналы термопреобразователей сопротивления стандартных градуировок по ГОСТ 6651: Сигналы от термопар по ГОСТ Р 8.585: ТВР (А-1), ТВР (А-2), ТВР (А-3), ТПР(B), ТПП(S), ТПП(R), ТХА(K), ТХК(L), ТХК(E), ТМК(T), ТЖК(J), ТНН(N), ТМК(M). Сигналы напряжения постоянного тока: Сигналы активного сопротивления: |
|
Поддерживаемые диапазоны сигналов аналоговых выходов |
От 0 до 5 мА; |
|
Диапазон питающего напряжения постоянного тока |
От 18 до 30 В |
|
Температура эксплуатации |
От -40 до 60 °С |
|
