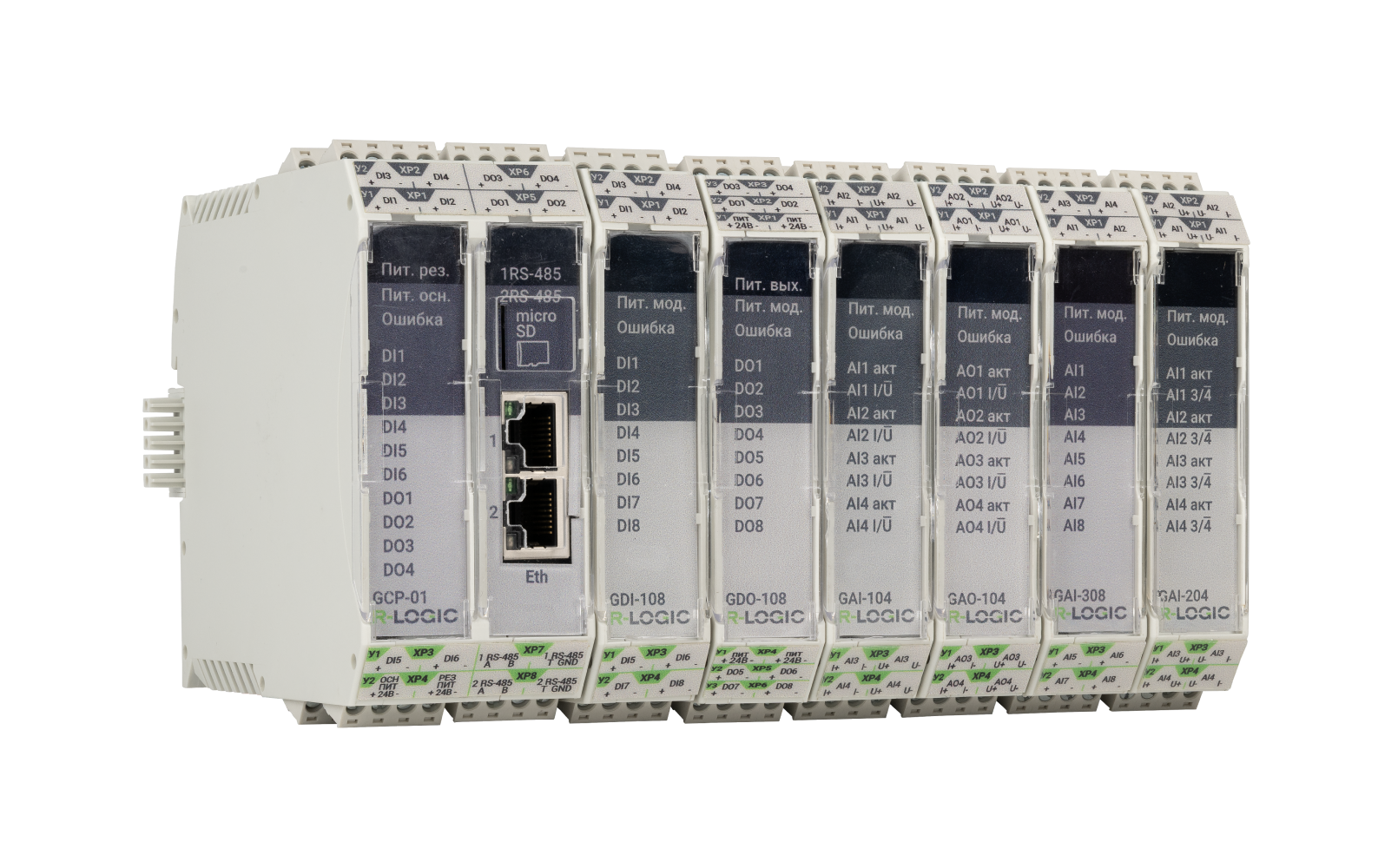

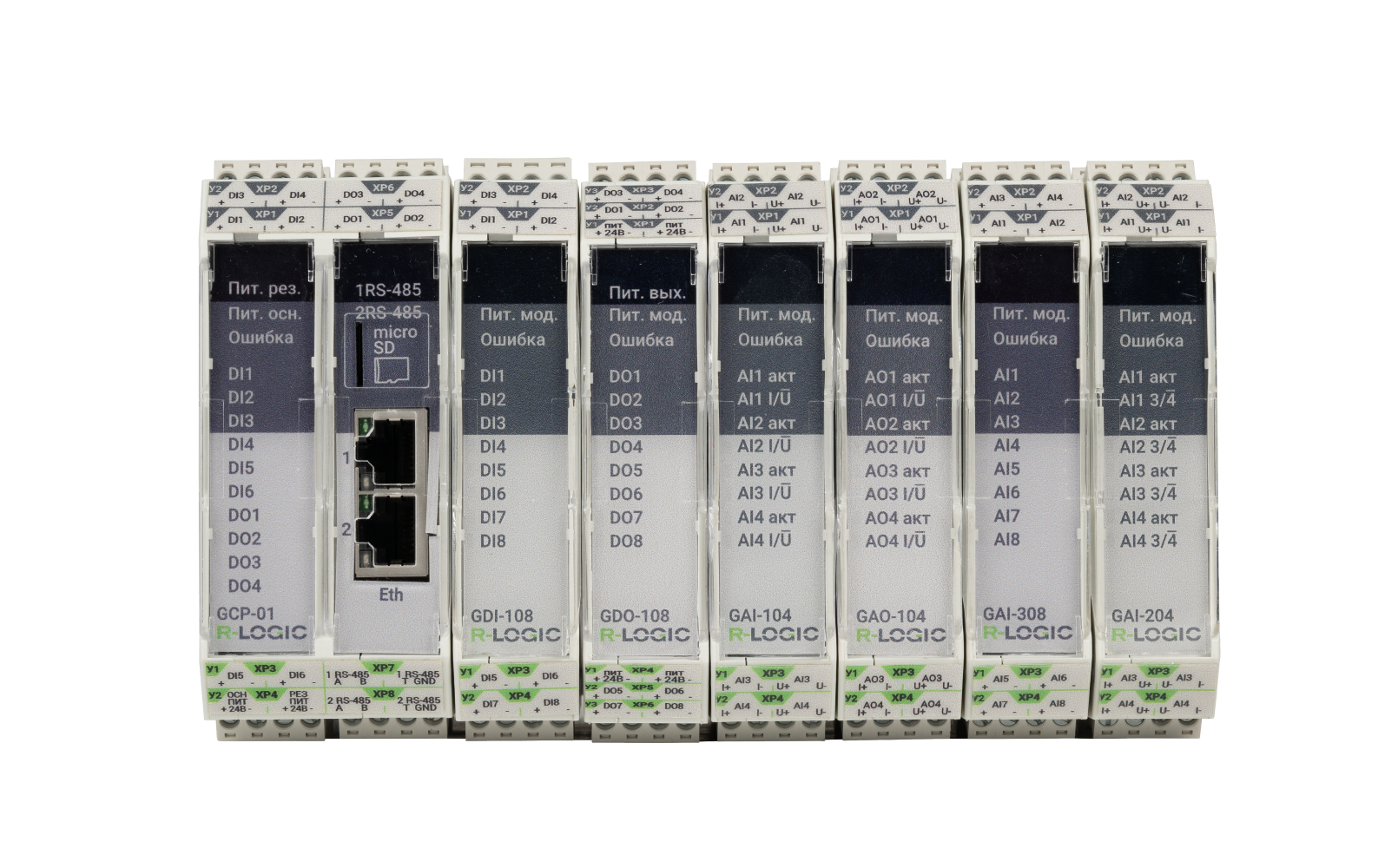

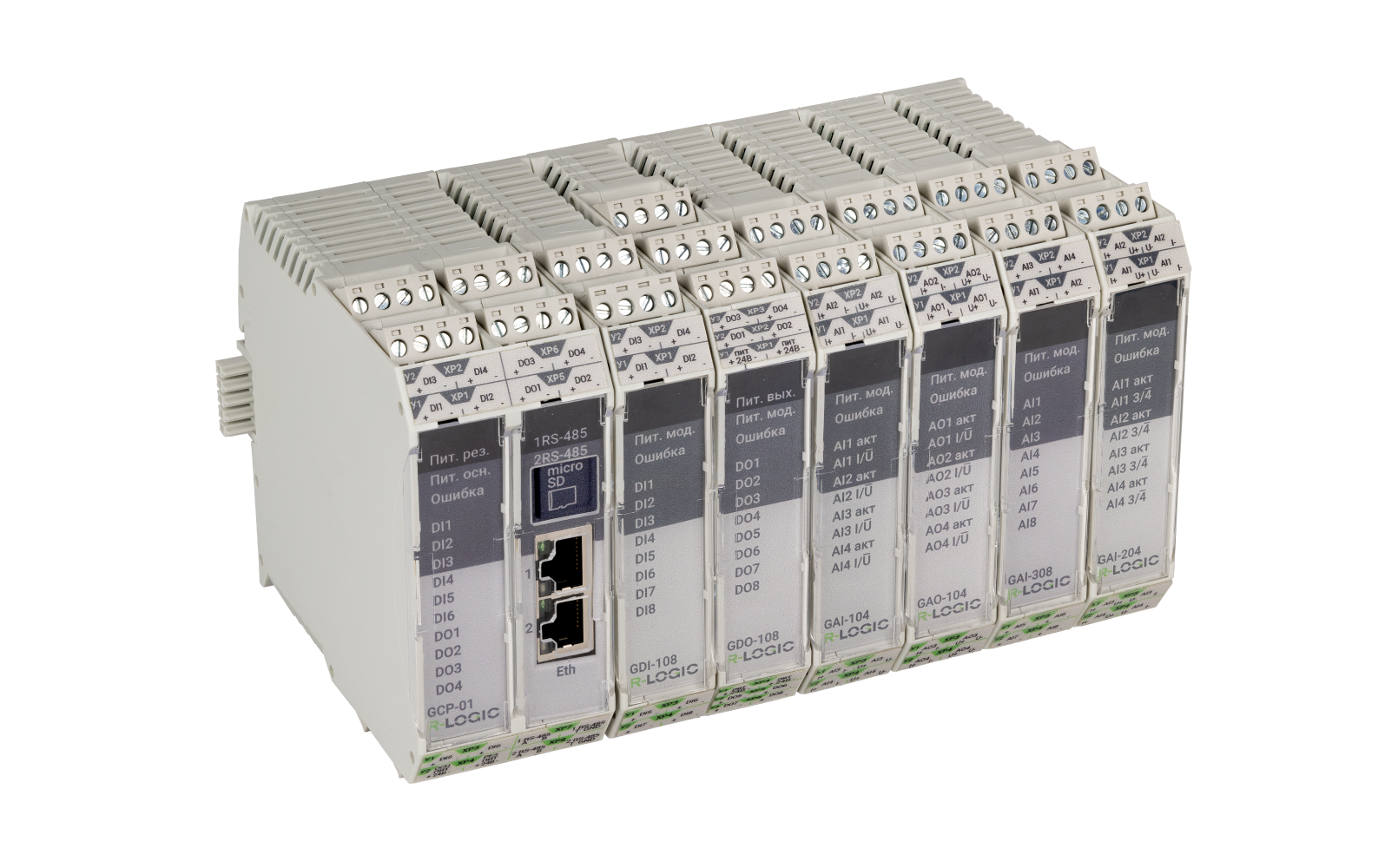

Контроллер автоматизации программируемый R-Logic Лайт предназначен для измерений выходных аналоговых сигналов от датчиков в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также приема и обработки дискретных сигналов, воспроизведения сигналов силы и напряжения постоянного тока, и на основе полученных данных формирования сигналов автоматизированного контроля и управления технологическими процессами и объектами, для построения управляющих и информационных систем автоматизации технологических процессов малого и среднего уровня сложности. Также контроллер может применяться для автоматизированного управления инженерными системами и в системах диспетчеризации жилых и коммерческих зданий.
Контроллер используется для сбора, обработки информации и управления объектами в схемах локального управления: агрегатная автоматика, контролируемые пункты телемеханики, цеховая автоматизация на производствах с непрерывным и периодическим производственным циклом, автоматизация систем управления теплоснабжением, вентиляцией и кондиционирования зданий, управления освещением и мониторинга потребления энергоресурсов.
Контроллер построен по модульному принципу. В его состав входят следующие виды модулей:
- модули центрального процессорного устройства;
- модули ввода-вывода.
Модульная конструкция ПЛК R-LOGIC Лайт реализована на базе системной шины, которая обеспечивает взаимодействие между всеми модулями. Архитектура контроллера чётко определяет позицию модуля центрального процессора. Поскольку данный модуль является ядром системы, он занимает крайнее левое положение. Остальные модули ввода-вывода могут быть расположены на шине в любом порядке.
Ключевые особенности
- Модуль центрального процессора с поддержкой протоколов передачи данных.
- Возможность построить систему до 32 модулей.
- Цепь питания контроллера гальванически изолирована от всех каналов ввода-вывода дискретных и аналоговых.
- Шаблоны узлов АСУЗ для удобства создания программы управления для ПЛК.
- Программирование контроллера в ПО R-Logic.Designer на языках стандарта ГОСТ Р МЭК 61131-3.
Области применения АСУ ТП и АСУЗ
- инженерные системы жилых зданий;
- надземные и подземные парковки;
- здания здравоохранения и социального обслуживания;
- бизнес-центры гостиницы;
- спортивные сооружения;
- здания административно-бытовые;
- инженерные системы зданий производственного назначения;
- торговые центры.
Параметр |
Значение |
|
|---|---|---|
Параметры центрального процессора |
Количество ядер |
1 |
Макс. тактовая частота, МГц |
528 |
|
ОЗУ |
512 Мб DDR3 |
|
ПЗУ |
4 Гб eMMC |
|
Объем энергонезависимой памяти для хранения переменных |
4 Кб |
|
Функции самодиагностики |
От 14 параметров самодиагностики |
|
Внутренняя шина данных |
R-BUS Light, до 4 Мбит/с |
|
Среда разработки ППО |
R-Logic.Designer – собственная разработка |
|
Язык программирования |
языки FBD, ST, LD, SFC, МЭК 61131-3 |
|
Интерфейсы |
2хRS-485, 2хEthernet 10/100 |
|
Поддерживаемые протоколы |
Modbus TCP/ RTU, MQTT, BACnet, NTP, OPC UA |
|
Слот для установки SD-карт |
Есть |
|
Встроенные часы реального времени |
Есть |
|
Тип элемента питания для поддержки работы часов реального времени |
Ионистр |
|
Возможность резервирования модуля центрального процессора |
Нет |
|
Макс. Количество модулей на внутренней шине |
32 |
|
Типы каналов ввода-вывода |
– аналоговые входы; |
|
Поддерживаемые диапазоны сигналов аналоговых входов |
От минус 20 до плюс 20 мА; Сигналы термопреобразователей сопротивления стандартных градуировок по ГОСТ 6651: Сигналы от ТС NTC типов: Сигналы от термопар по ГОСТ Р 8.585: ТВР (А-1), ТВР (А-2), ТВР (А-3), ТПР(B), ТПП(S), ТПП(R), ТХА(K), ТХК(L), ТХК(E), ТМК(T), ТЖК(J), ТНН(N), ТМК(M). |
|
Поддерживаемые диапазоны сигналов аналоговых выходов |
от 0 до 20 мА; |
|
Диапазон питающего напряжения постоянного тока |
24 В +- 10% |
|
Температура эксплуатации |
От -40 до 60 °С |
|
