Самодиагностика:
- Определение наличия связи с устройством;
- Определение температуры внутри корпуса;
- Определение наличия связи с модулем ЦПУ.

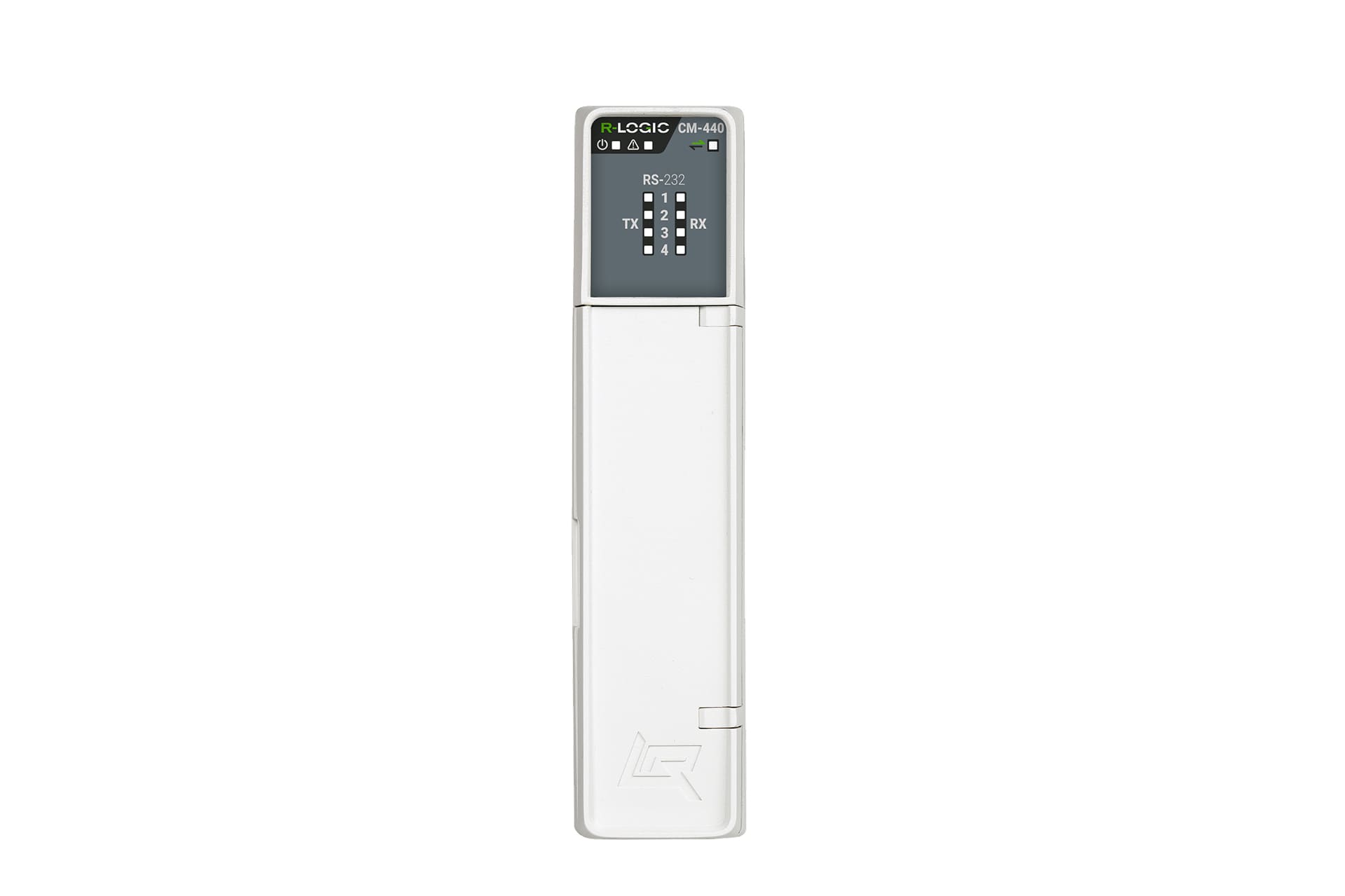

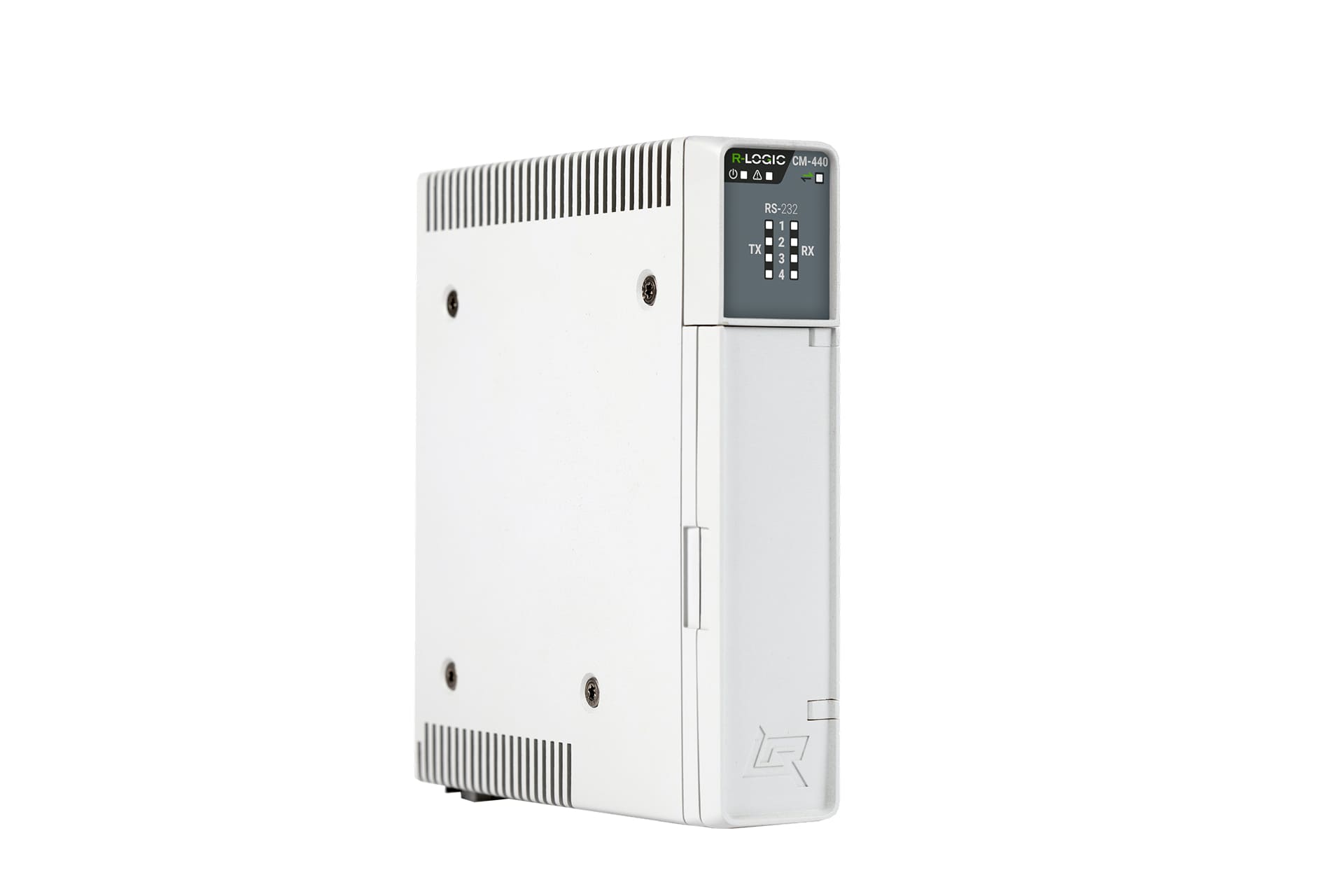

Встроенное программное обеспечение: ТШВГ.305659.185 (комплект программного обеспечения для модулей коммуникационных CM-44X) интегрировано в модуль коммуникационный CM-440 ТШВГ.426477.016 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для подключения устройств по интерфейсу RS-232, обеспечения обмена данными: 1) без протокола; 2) по протоколу Modbus RTU.
Параметр |
Значение |
|---|---|
Поддерживаемый коммуникационный интерфейс |
RS-232 |

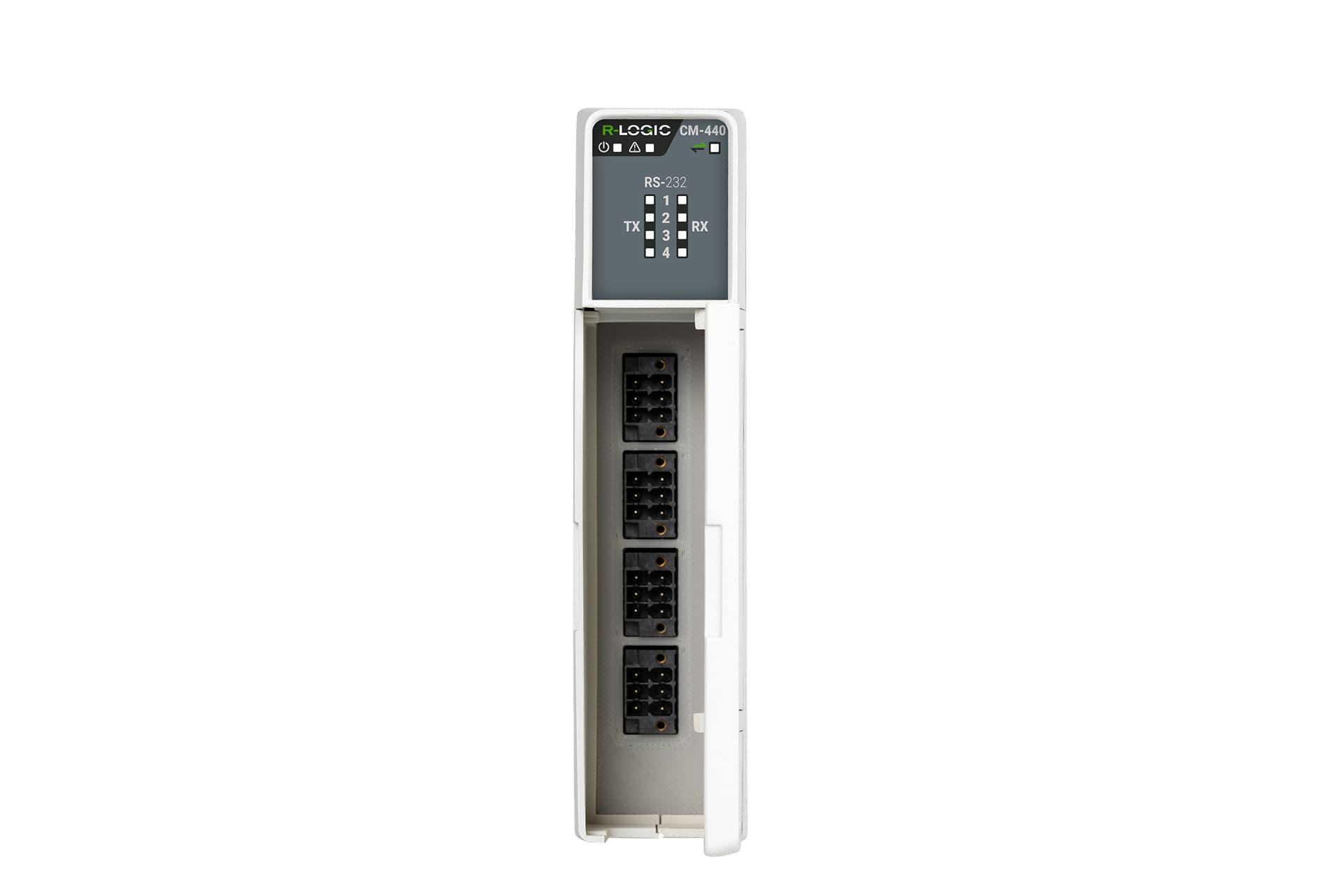

Количество интерфейсных разъемов, шт |
4 |
Поддерживаемый протокол передачи данных |
Без протокола |
Конфигурация гальванической изоляции портов |
Все порты имеют индивидуальную изоляцию |
Гальваническая развязка порта связи, кВ |
1,5 |
Диапазон входного напряжения изолированного порта связи RS-232, В |
±30 |
Минимальное пороговое напряжение перехода в логический "0" (вход RS-232), В |
0,6 |
Максимальное пороговое напряжение перехода в логический "1" (вход RS-232), В |
2,4 |
Максимальное входное сопротивление входа RS-232, кОм |
7 |
Минимальный размах напряжения выходного сигнала RS-232, В |
±5 |
Максимальный ток КЗ выходного сигнала RS-232, мА |
±12 |
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
Потребляемая мощность модуля в рабочем режиме при напряжении питания 24 В, Вт, не более |
2 |
Средняя потребляемая мощность, Вт |
1,2 |
Масса, кг, не более |
0,4 |
Материал корпуса |
Пластмасса |
Цвет корпуса |
Светло-серый |
