Самодиагностика:
- Определение наличия связи с устройством;
- Определение температуры внутри корпуса;
- Определение наличия связи с модулем ЦПУ.

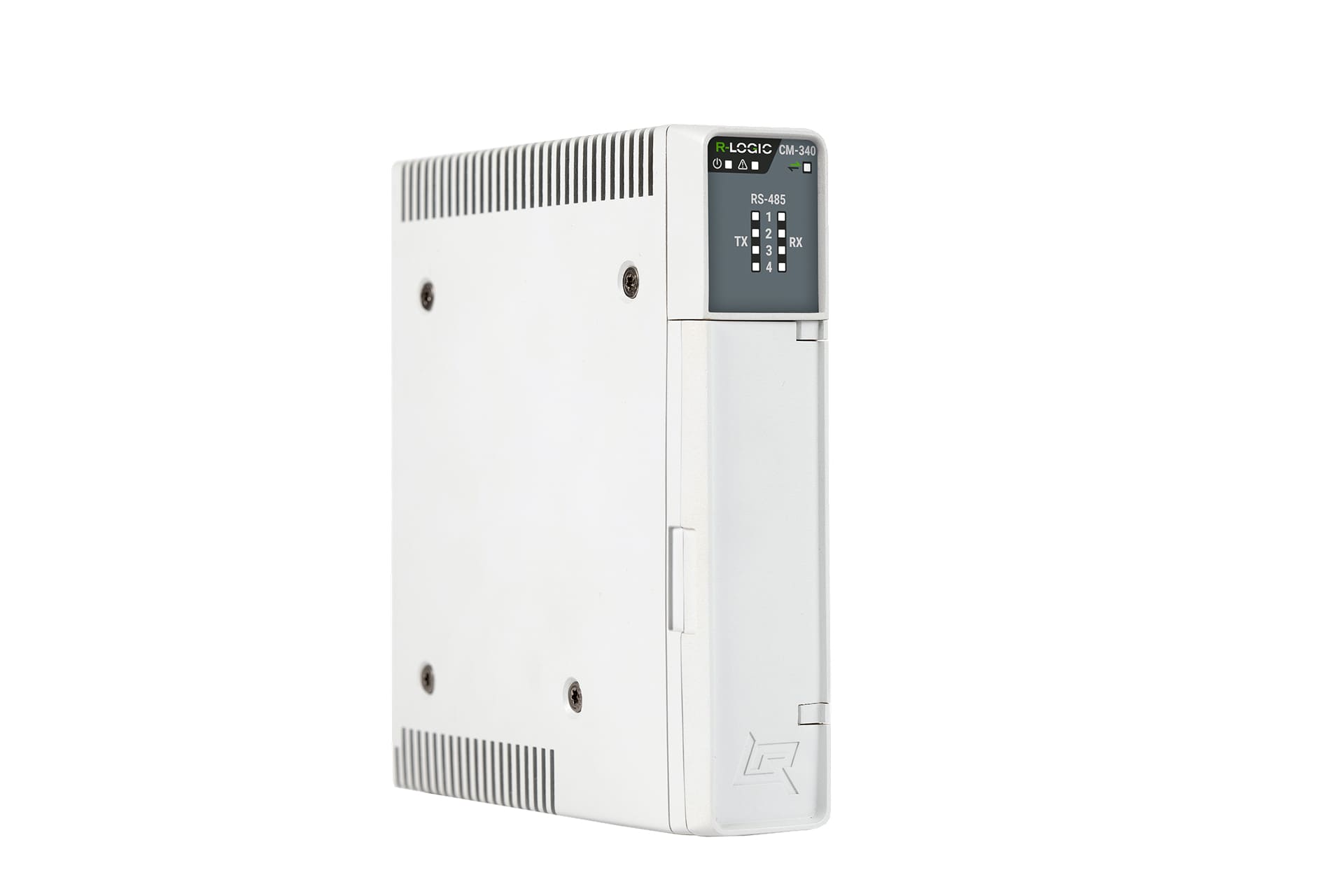

Встроенное программное обеспечение: ТШВГ.305659.184 (комплект программного обеспечения для модулей коммуникационных CM‑34X) интегрировано в модуль коммуникационный CM‑340 ТШВГ.426477.011 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе‑изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для подключения устройств по интерфейсу RS‑485, обеспечения обмена данными: 1) без протокола; 2) по протоколу Modbus RTU; 3) по протоколу МЭК 60870‑5‑101.
Параметр |
Значение |
|---|---|
Поддерживаемый коммуникационный интерфейс |
RS-485 |

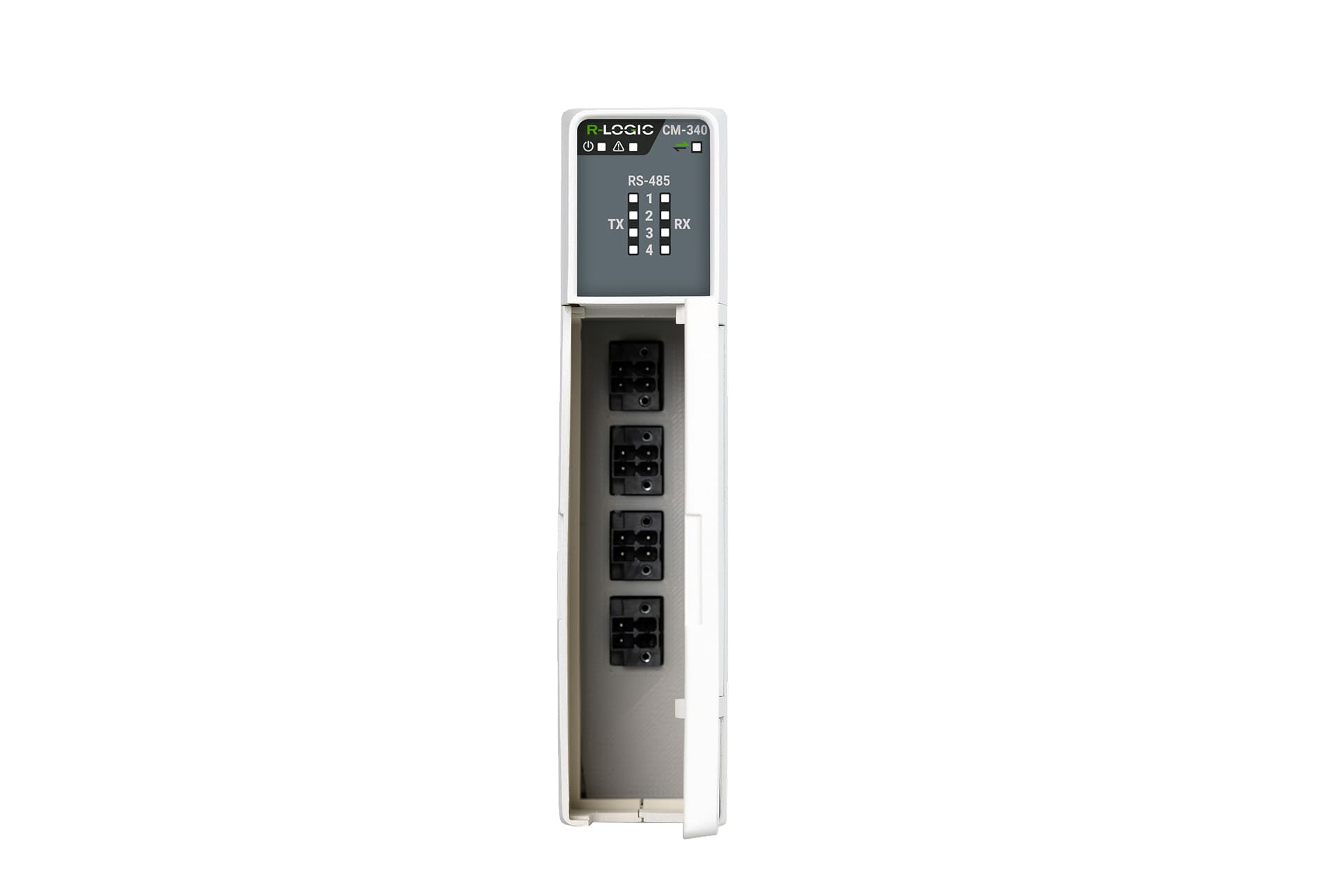

Количество интерфейсных разъемов, шт |
4 |
Поддерживаемый протокол передачи данных |
Без протокола (канальный уровень), Modbus RTU, МЭК 60870-5-101 |
Конфигурация гальванической изоляции портов |
Все порты имеют индивидуальную изоляцию |
Гальваническая развязка порта связи, кВ |
1,5 |
Чувствительность приемника порта RS-485, мВ |
±200 |
Минимальное входное сопротивление приемника порта RS-485, кОм |
96 |
Минимальное выходное дифференциальное напряжение (между линиями А и В) передатчика порта RS-485 при сопротивлении нагрузки 54 Ом, В |
1,5 |
Максимальное выходное дифференциальное напряжение (между линиями А и В) передатчика порта RS-485 при сопротивлении нагрузки 54 Ом, В |
3 |
Максимальный ток КЗ выхода RS-485, мА |
250 |
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
Потребляемая мощность модуля в рабочем режиме при напряжении питания 24 В, Вт, не более |
2 |
Средняя потребляемая мощность, Вт |
1,2 |
Масса, кг, не более |
0,4 |
Материал корпуса |
Пластмасса |
Цвет корпуса |
Светло-серый |
