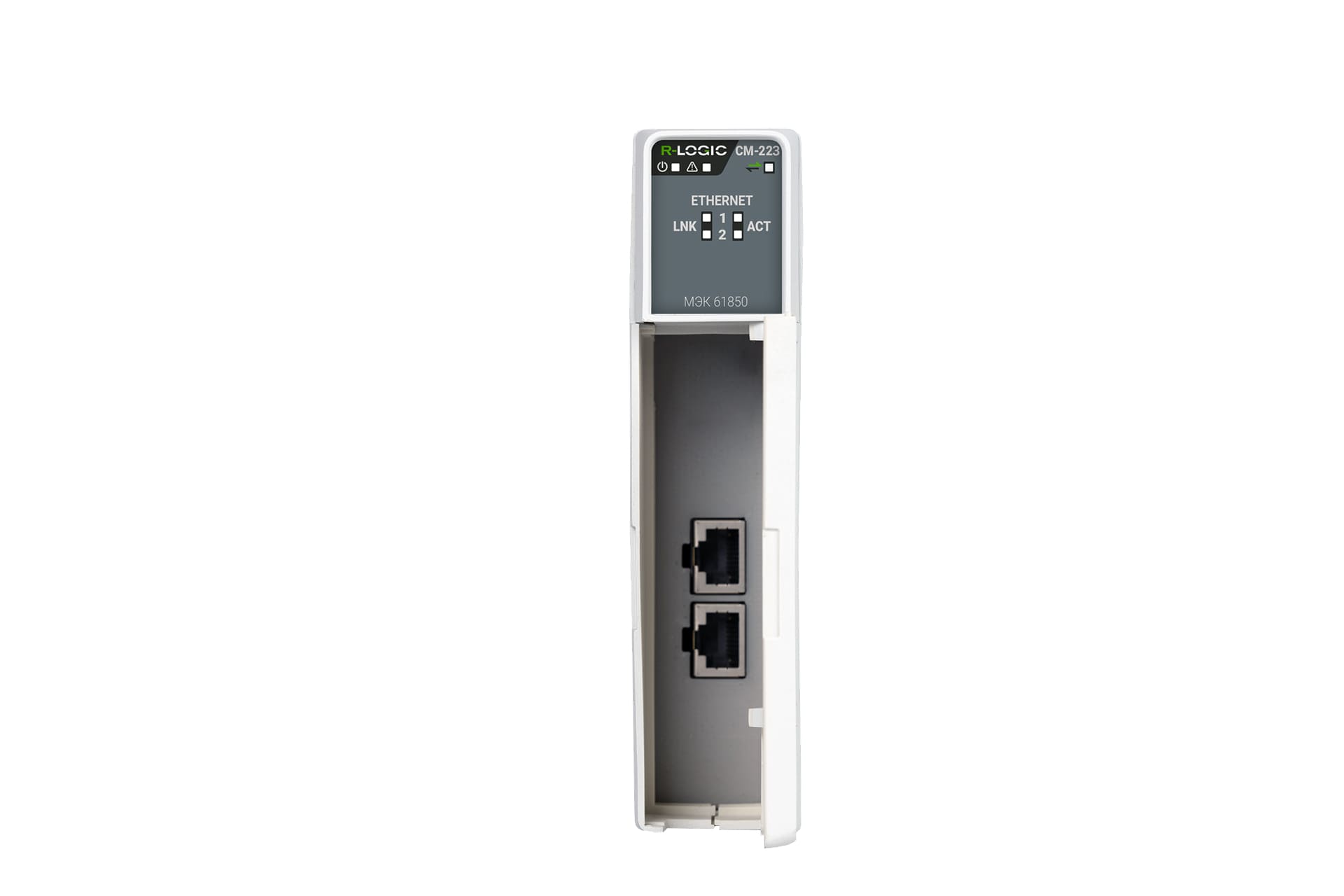

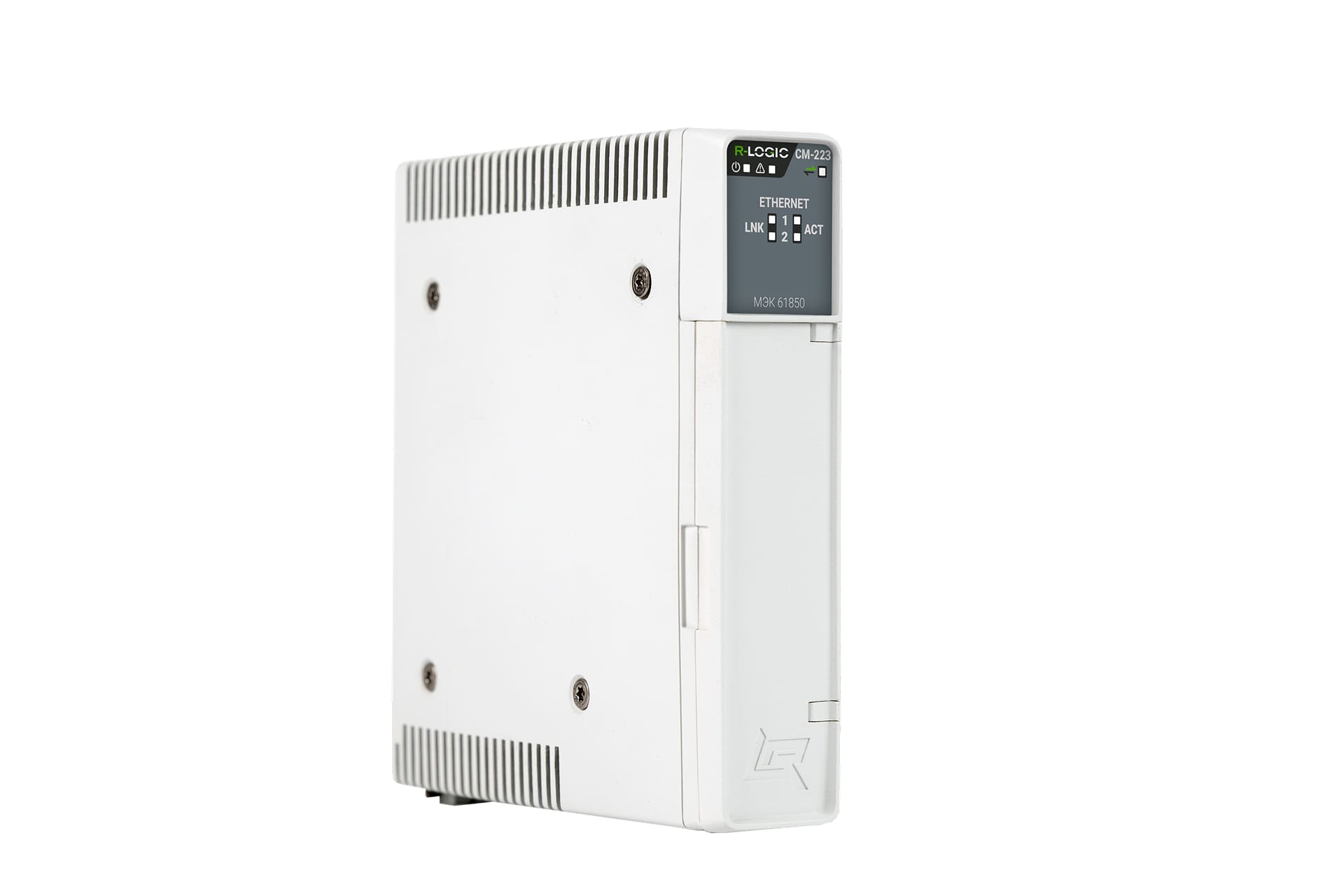

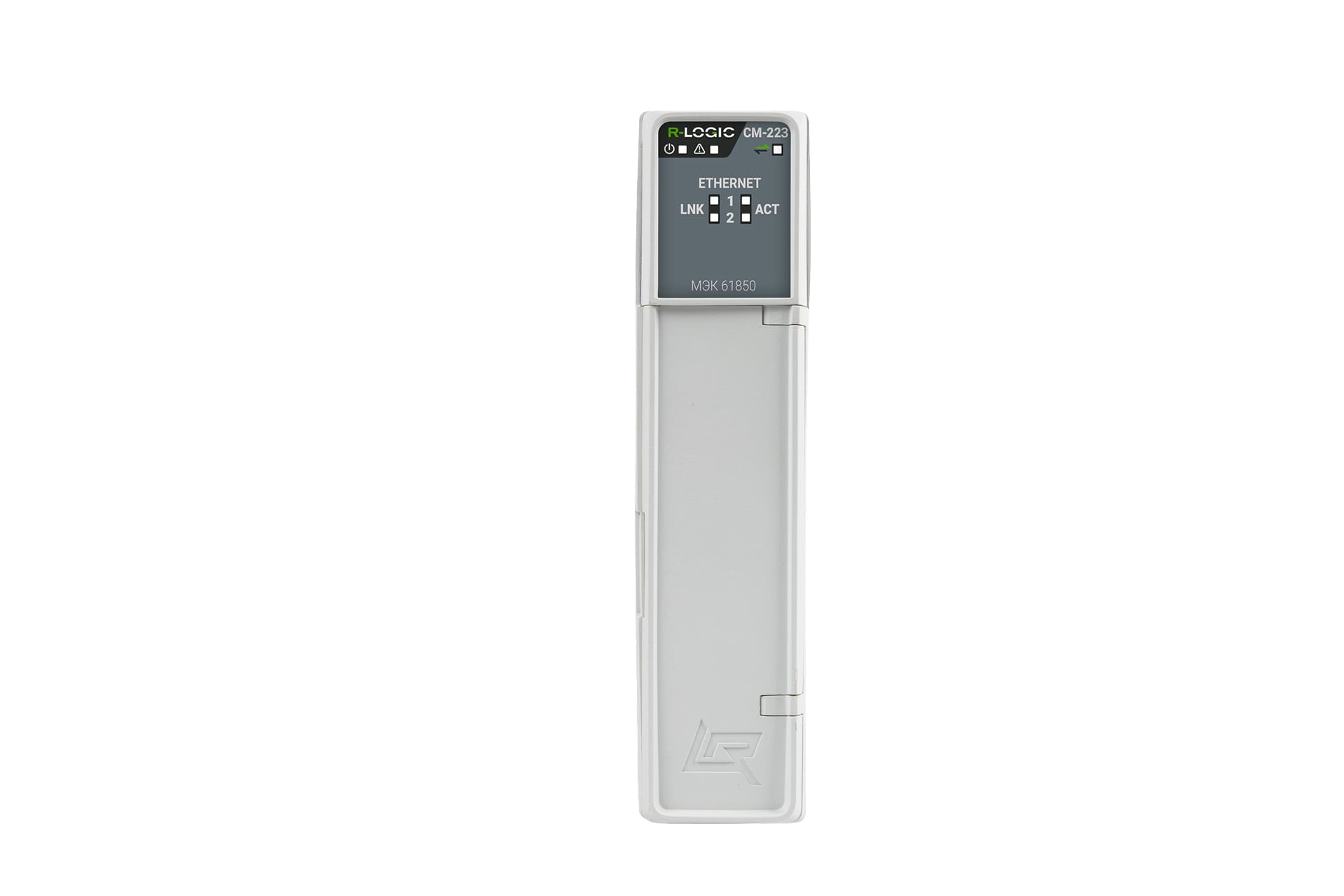

Коммуникационный модуль CM-223 имеет 2 порта RJ-45 и используется для подключения устройств по интерфейсу Ethernet.
Самодиагностика:
- Определение наличия связи с устройством;
- Определение температуры внутри корпуса;
- Определение наличия связи с модулем ЦПУ.
Встроенное программное обеспечение: ТШВГ.305659.243 (комплект системного программного обеспечения для модуля коммуникационного CM-223), ТШВГ.305659.216 (комплект программного обеспечения для микроконтроллера платы CM-2ETH) интегрировано в модуль коммуникационный CM-223 ТШВГ.426477.007-01 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для подключения устройств по интерфейсу Ethernet, обеспечения обмена данными по протоколу МЭК 61850.
Параметр |
Значение |
|
|---|---|---|
Параметры центрального процессора |
Модель процессора |
RK3568 |
Производитель |
Rockchip Electronics Co. |
|
Количество ядер Cortex™-A55 |
4 |
|
Макс. тактовая частота, МГц |
2000 |
|
ОЗУ |
4 Гбайт |
|
ПЗУ |
eMMC до 64 Гбайт |
|
Поддерживаемый коммуникационный интерфейс |
Ethernet |
|
Количество интерфейсных разъемов, шт |
2 |
|
Поддерживаемый протокол передачи данных |
МЭК 61850 |
|
Гальваническая развязка порта связи, кВ |
1,5 |
|
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
|
Максимальная потребляемая мощность, Вт, не более |
10 |
|
Средняя потребляемая мощность, Вт |
9,7 |
|
Масса, кг, не более |
0,6 |
|
Материал корпуса |
Пластмасса |
|
Цвет корпуса |
Светло-серый |
|
