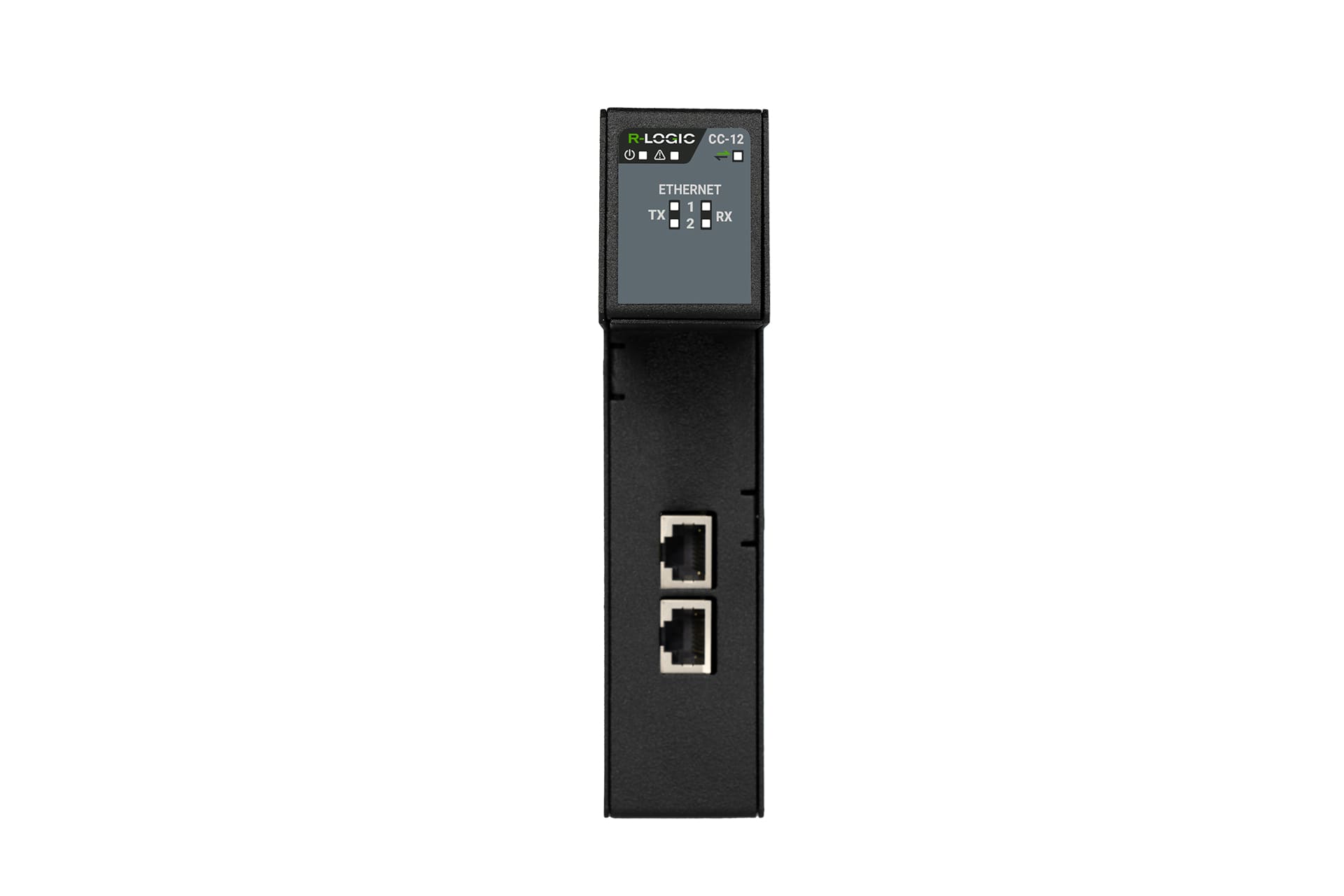

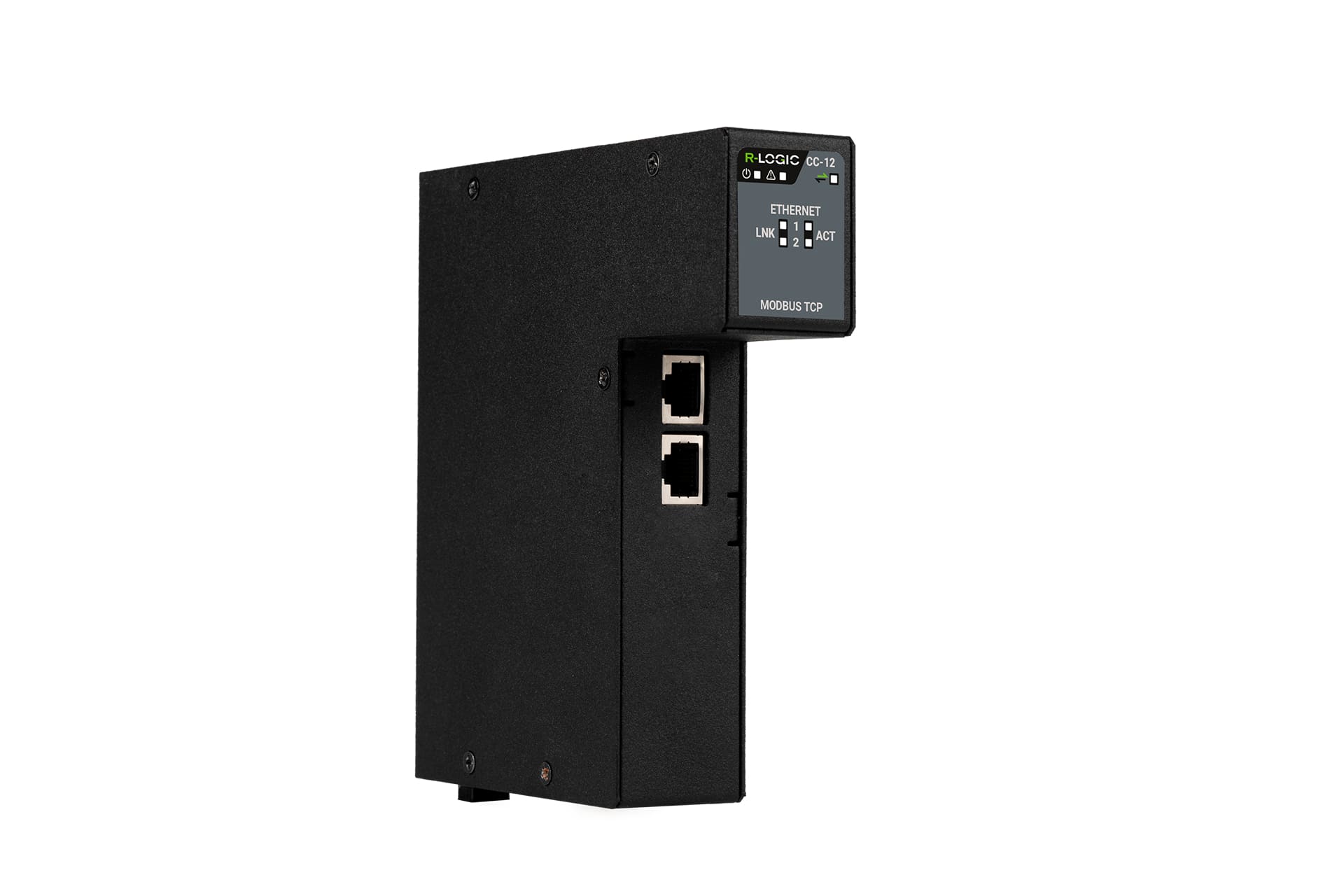

Основные функции модуля CC‑12MK:
- Подключение устройств по интерфейсу Ethernet (2 порта RJ‑45).
- Взаимодействие со средой разработки для программирования ПЛК через собственный информационный протокол по TCP/IP.
- Настройка ЦПУ посредством веб‑интерфейса (функция веб‑сервера).
Самодиагностика:
- Определение наличия связи с устройством;
- Определение температуры внутри корпуса;
- Определение наличия связи с модулем ЦПУ (прикладная программа).
Встроенное программное обеспечение:
- ТШВГ.305659.217 — комплект системного ПО для модуля CC‑12MK;
- ТШВГ.305659.216 — комплект ПО для микроконтроллера платы CM‑2ETH.
ПО интегрировано в модуль CC‑12MK (ТШВГ.426477.019‑01) и поставляется вместе с устройством. Установка возможна только на заводе‑изготовителе, стоимость ПО включена в стоимость модуля, отдельная эксплуатация без устройства невозможна. ПО предназначено для взаимодействия со средой разработки при программировании контроллера.
Параметр |
Значение |
|
|---|---|---|
Параметры центрального процессора |
Модель процессора |
RK3568 |
Производитель |
Rockchip Electronics Co. |
|
Количество ядер Cortex™-A55 |
4 |
|
Макс. тактовая частота, МГц |
2000 |
|
ОЗУ |
4 Гбайт |
|
ПЗУ |
eMMC до 64 Гбайт |
|
Выполняемые функции |
информационный обмен по протоколам MQTT, OPC UA и BACnet; загрузка прикладного ПО в контроллер; отладка прикладного ПО; предоставление идентификационной и диагностической информации модулей контроллера по протоколу MQTT; загрузка ключей и сертификатов в контроллер. |
|
Возможность обновления системного ПО по сети |
Есть |
|
Поддерживаемый коммуникационный интерфейс |
Fast Ethernet 100/1000BASE T |
|
Количество интерфейсных разъемов, шт |
2 |
|
Тип интерфейсных разъемов |
8P8C |
|
Поддерживаемые протоколы передачи данных |
SSH, SCP, MQTT, OPC UA, BACnet |
|
Гальваническая развязка порта связи, кВ |
1,5 |
|
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
|
Расположение модуля в составе контроллера |
На процессорном шасси |
|
Количество модулей в составе процессорного шасси, шт, не более |
1 |
|
Максимальная потребляемая мощность, Вт, не более |
6 |
|
Средняя потребляемая мощность, Вт |
3.5 |
|
Масса, кг, не более |
0.8 |
|
Материал корпуса |
Металл |
|
Цвет корпуса |
Чёрный |
|
