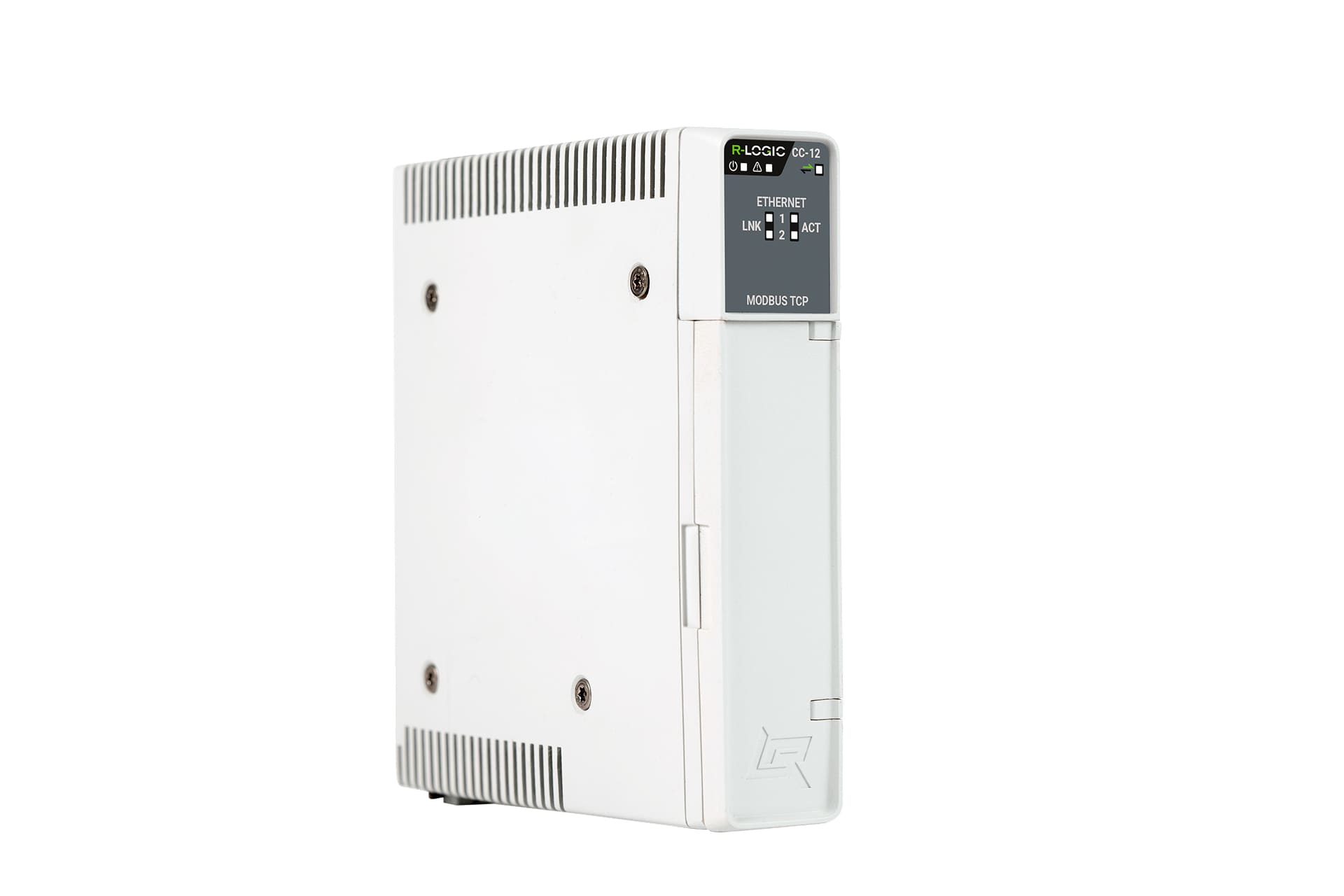

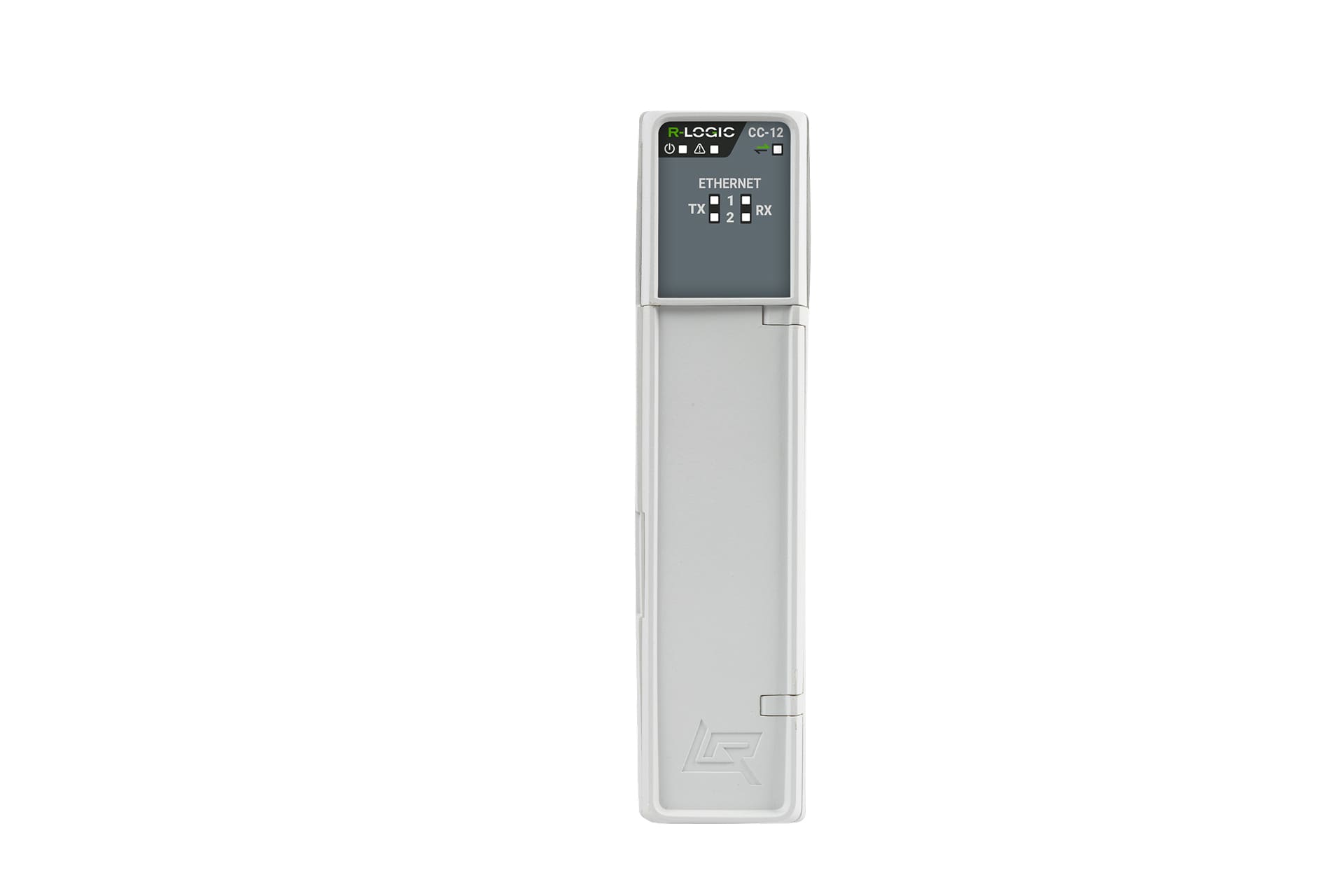

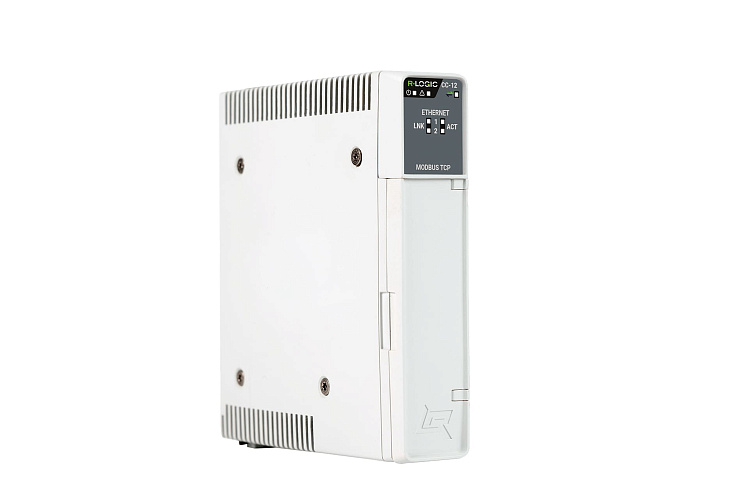

Коммуникационный модуль CC-12 предназначен для:
- подключения устройств по интерфейсу Ethernet;
- обеспечения взаимодействия со средой разработки для программирования ПЛК посредством собственного информационного протокола через TCP/IP;
- настройки ЦПУ через Web-интерфейс;
- выполнения функции web-сервера.
Самодиагностика:
- Определение наличия связи с устройством;
- Определение температуры внутри корпуса;
- Определение наличия связи с модулем CPU-01.
Встроенное программное обеспечение ТШВГ.305659.217 (комплект системного ПО для модуля CC-12) и ТШВГ.305659.216 (комплект ПО для микроконтроллера платы CM-2ETH) интегрировано в модуль коммуникационный CC-12 ТШВГ.426477.003-01 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для обеспечения взаимодействия со средой разработки для программирования контроллера.
Параметр |
Значение |
|
|---|---|---|
Параметры центрального процессора |
Модель процессора |
RK3568 |
Производитель |
Rockchip Electronics Co. |
|
Количество ядер Cortex™-A55 |
4 |
|
Макс. тактовая частота ядер Cortex™-A55, МГц |
2000 |
|
ОЗУ |
4 Гбайт |
|
ПЗУ |
eMMC до 64 Гбайт |
|
Возможность обновления системного ПО по сетевому соединению |
Есть |
|
Поддерживаемый коммуникационный интерфейс |
Fast Ethernet 100/1000BASE-T |
|

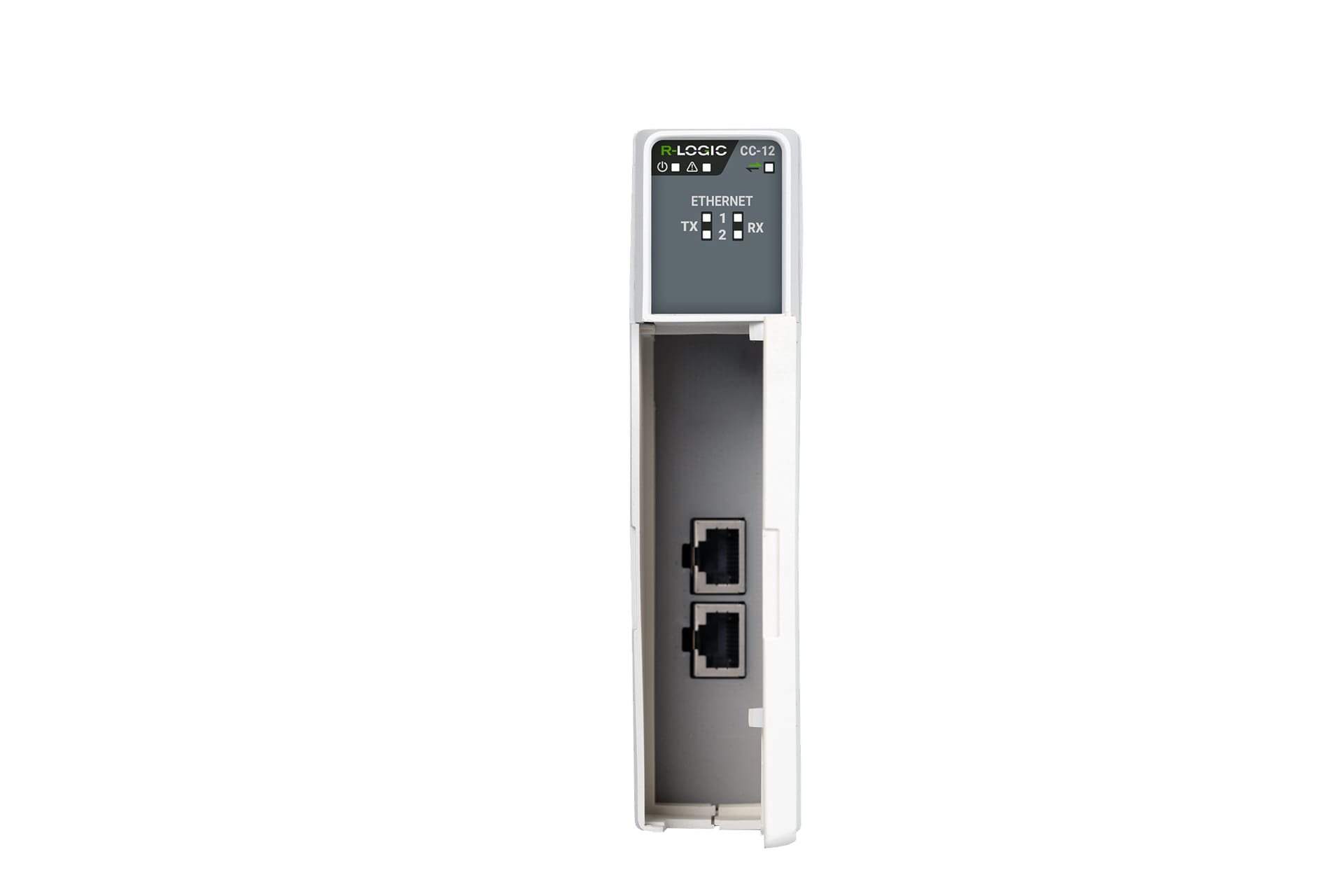

Количество интерфейсных разъемов, шт |
2 |
|
Тип интерфейсных разъемов |
8P8C |
|
Поддерживаемые протоколы передачи данных |
SSH, SCP, MQTT, OPC UA, BACnet |
|
Информационный обмен по протоколам |
MQTT, OPC UA и BACnet |
|
Выполняемые функции |
Загрузка прикладного ПО в контроллер; Отладка прикладного ПО; Предоставление идентификационной и диагностической информации модулей контроллера по протоколу MQTT; Загрузка ключей и сертификатов в контроллер. |
|
Гальваническая развязка порта связи, кВ |
1,5 |
|
Контроль наличия связи с модулем ЦПУ (прикладная программа) |
Есть |
|
Расположение модуля в составе контроллера |
На процессорном шасси |
|
Количество модулей в составе процессорного шасси, шт., не более |
1 |
|
Максимальная потребляемая мощность, Вт, не более |
6 |
|
Средняя потребляемая мощность, Вт |
3,5 |
|
Масса, кг, не более |
0,6 |
|
Материал корпуса |
Пластмасса |
|
Цвет корпуса |
Светло-серый |
|
