SH-16
Артикул
RBZ-524904

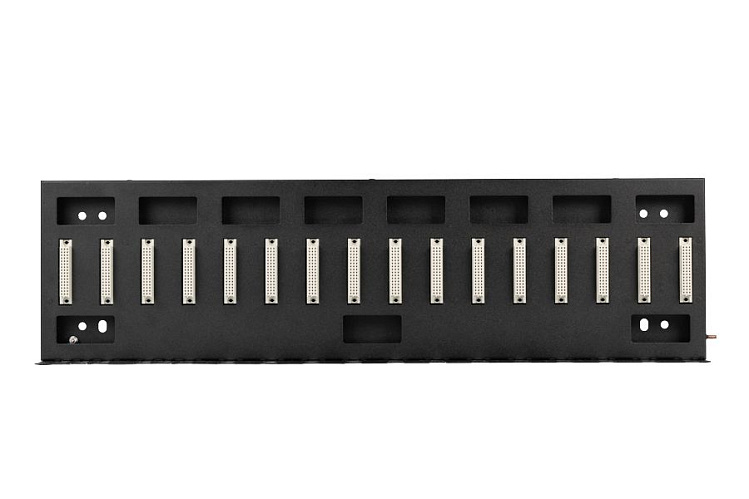

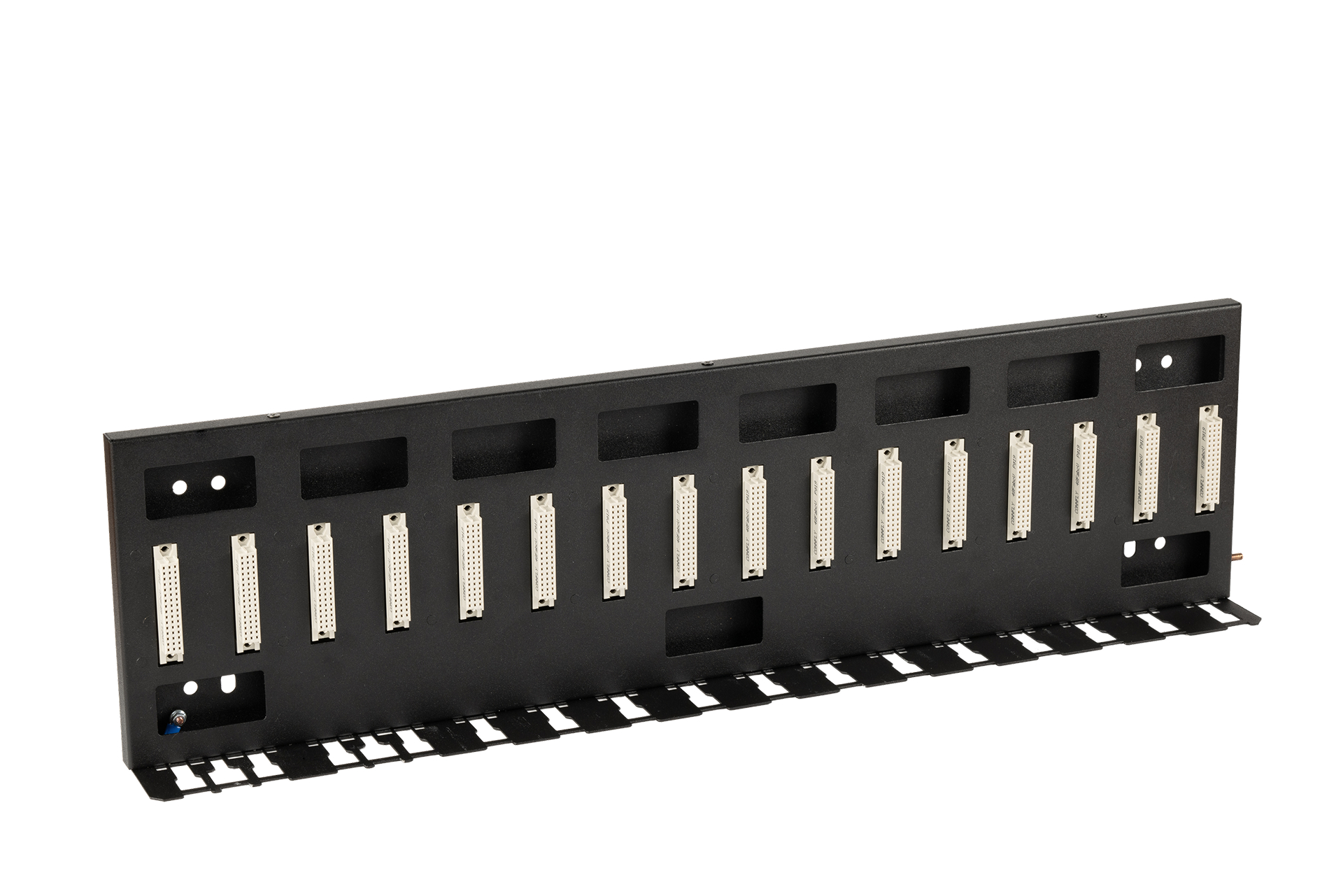

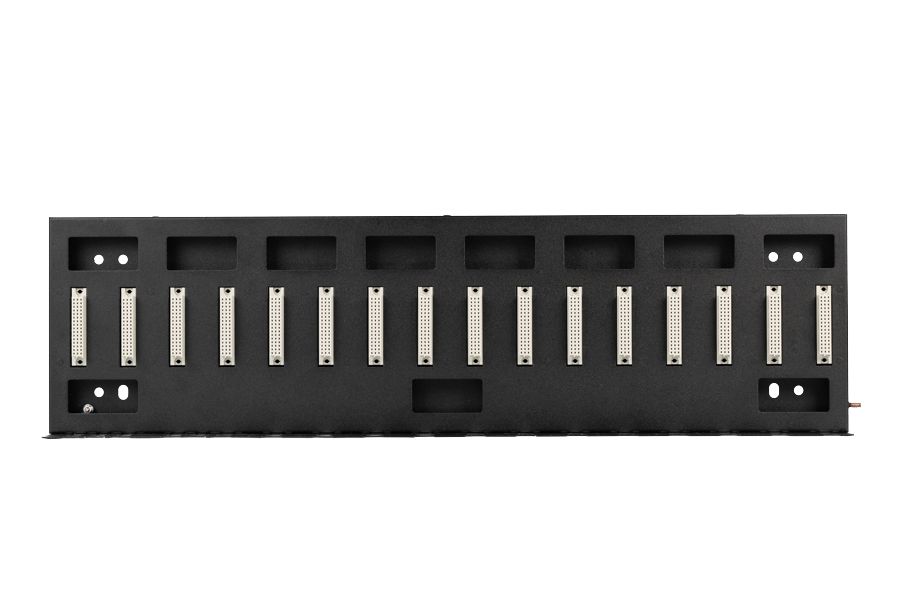

Шасси SH-16 предназначено для обеспечения связи между центральным процессорным устройством и модулями в линейке контроллера. Соединительное шасси SH-16 является основой для набора модулей в контроллер и выполняет функцию распределения питания. По количеству посадочных мест шасси имеет 16 слотов.
Цена по запросу
Описание
Шасси SH-16 является структурной основой контроллера R-LOGIC.
- Назначение: Обеспечение связи между центральным процессорным устройством (CPU) и всеми модулями ввода-вывода, установленными в шасси.
- Функция: Распределение питания между установленными модулями.
- Ёмкость: 16 посадочных мест (слотов) для установки модулей CPU, PWR, модулей ввода-вывода и коммуникационных модулей.
- Коммутация: Связь между модулями осуществляется через внутреннюю шину R-BUS.
- Особенности: Высокая масштабируемость, возможность построения системы от 1 до 10 шасси, что позволяет собрать систему до 128 модулей ввода-вывода и коммуникации.
Встроенное программное обеспечение в шасси отсутствует. Установка ПО производится только в модуль центрального процессорного устройства.
Характеристики
Параметр |
Значение |
|---|---|
Количество мест размещения (слотов) |
16 |
Тип разъемов для подключения модулей |
Разъем шины R-BUS (розетка) |
Допустимое напряжение постоянного тока, В, не более |
75 |
Допустимое напряжение переменного тока, В, не более |
50 |
Габаритные размеры (В × Ш × Г), мм, не более |
(160 × 580 × 60) мм |
Тип крепления |
Винтовое крепление к плоской поверхности |
Вывод защитного заземления |
Есть |
Тип вывода защитного заземления |
Винт |
Масса, кг, не более |
2.2 |
Материал корпуса |
Металл |
Цвет корпуса |
Черный |
