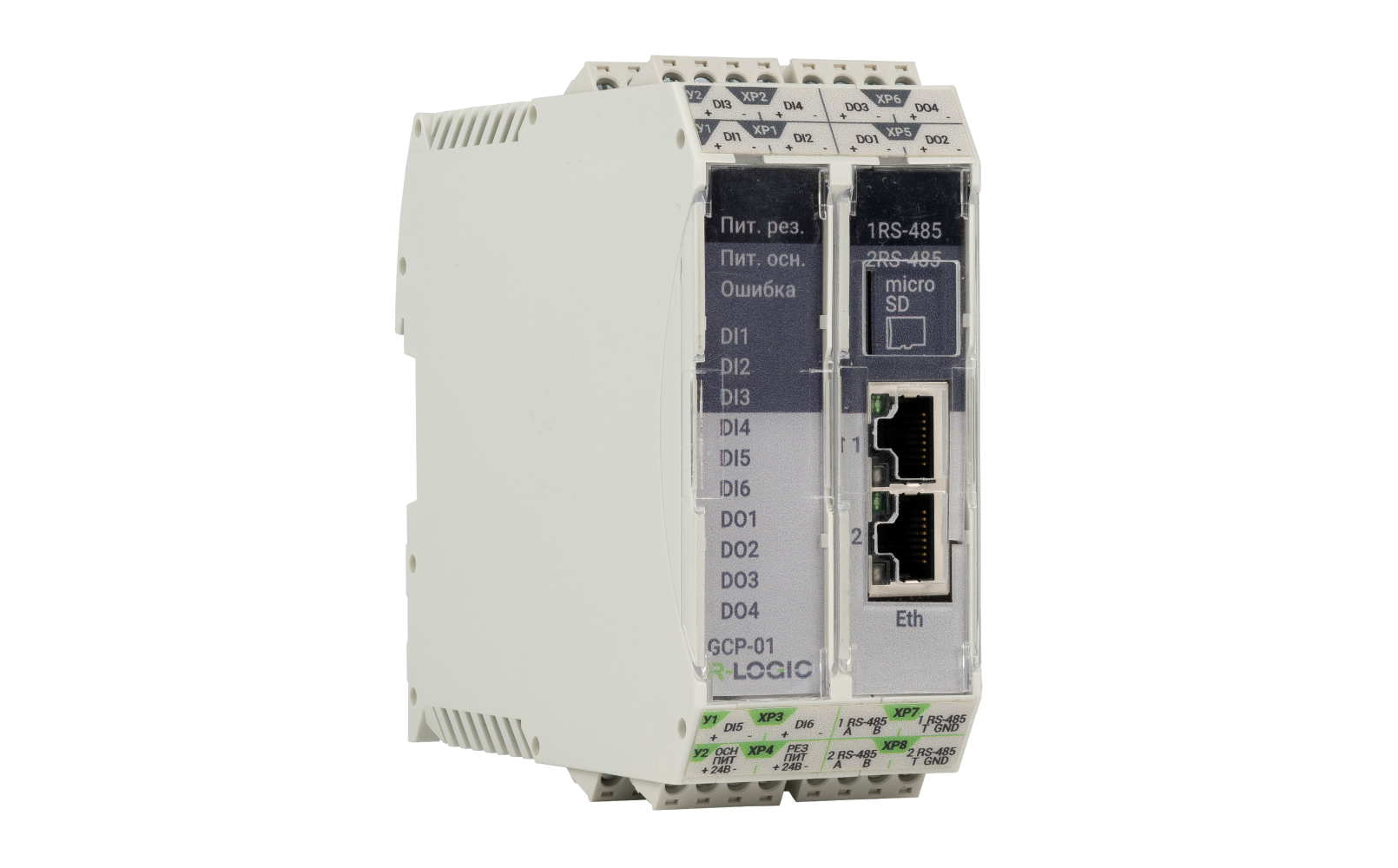

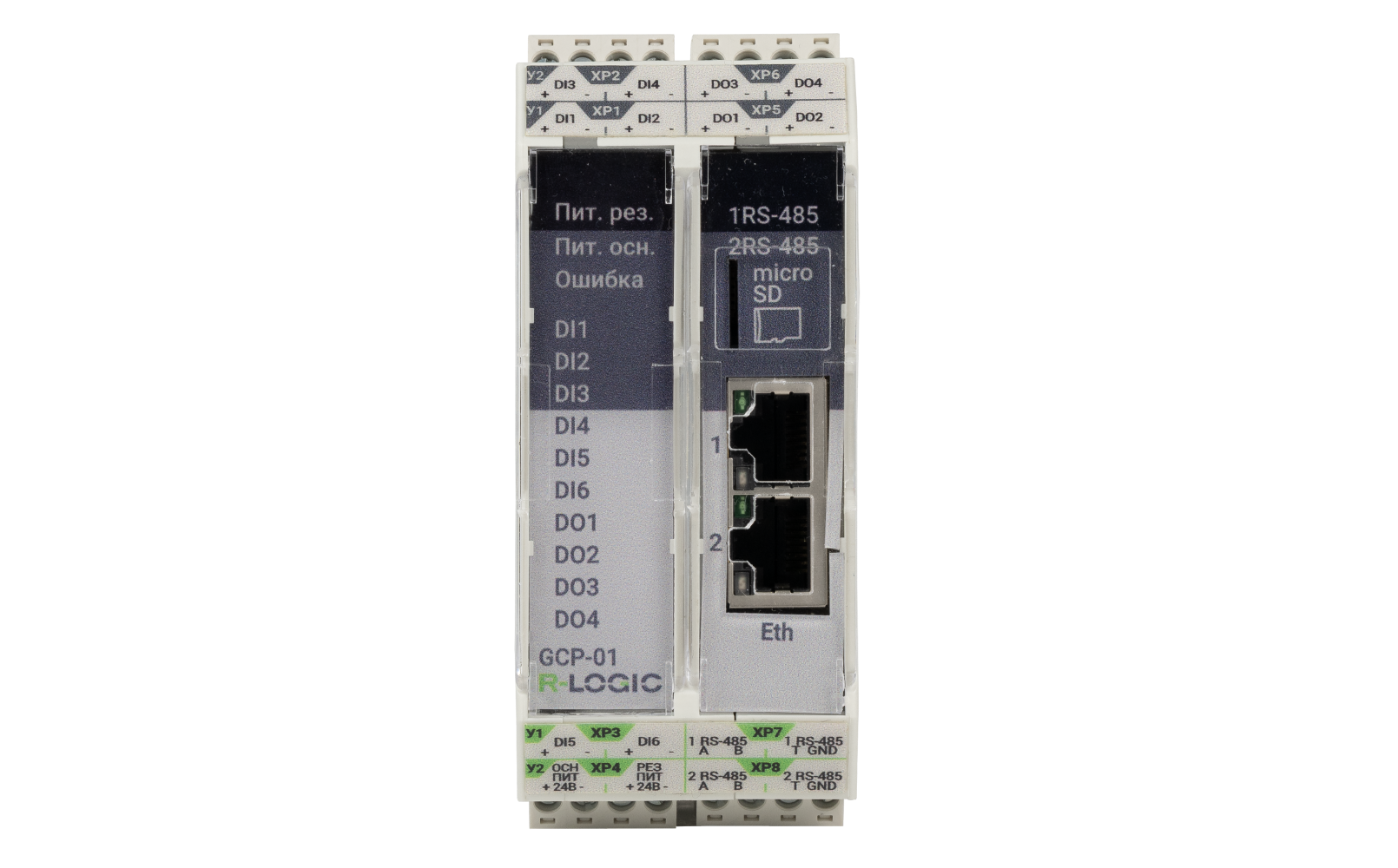

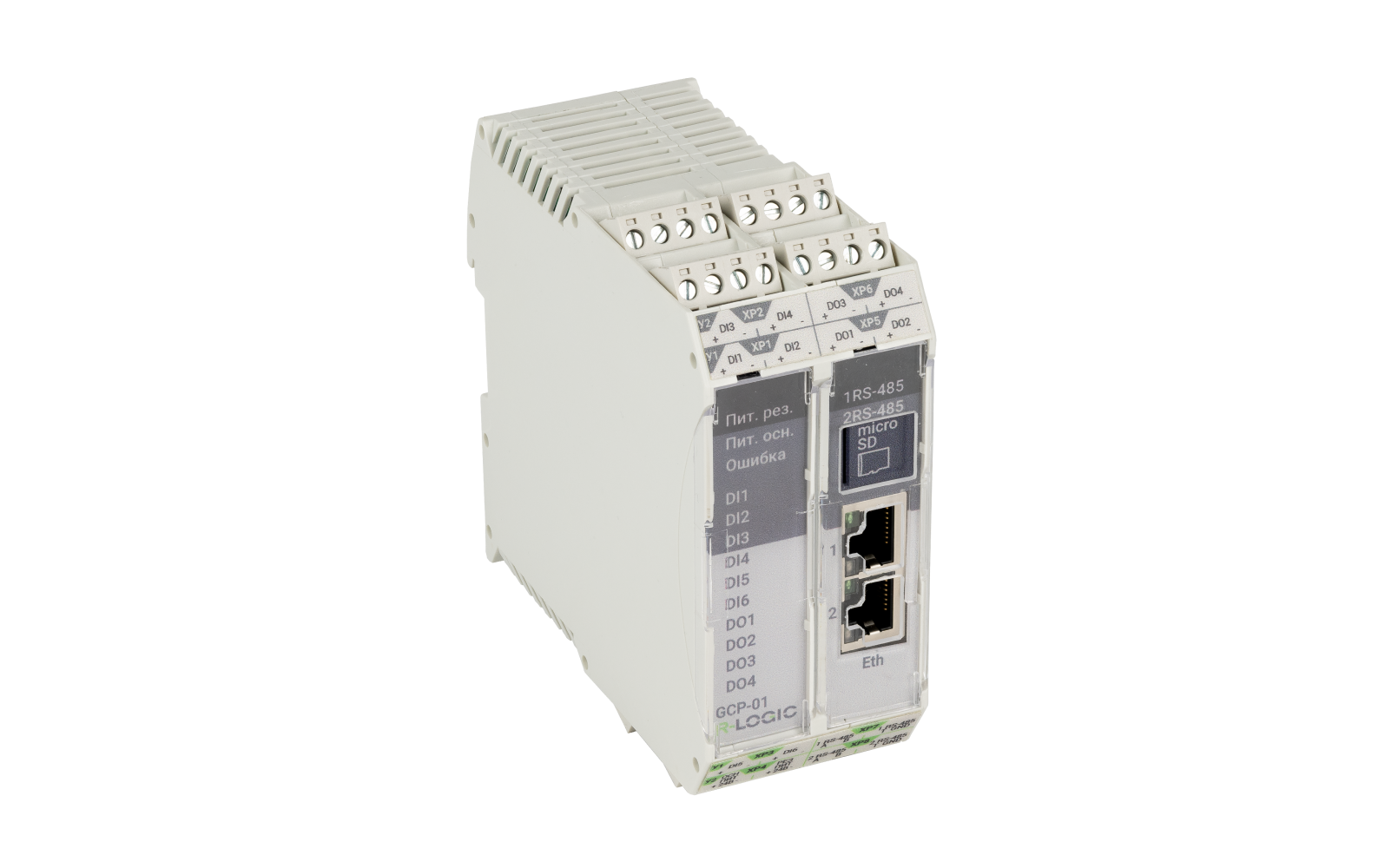

Модуль GCP-01 выполняет функции обработки информации со всей системы и принятия решений. Для связи с внешними устройствами и сетями модуль оснащён следующими интерфейсами:
- 2 интерфейса Ethernet с поддержкой протоколов Modbus TCP, BACNet, OPC UA;
- 2 интерфейса RS-485 с поддержкой протокола Modbus RTU.
Функции самодиагностики:
- Определение наличия связи с устройством;
- Определение температуры внутри корпуса;
- Контроль наличия связи с модулем ЦПУ.
Встроенное программное обеспечение ТШВГ.305659.232 (Комплект файлов системного программного обеспечения GCP-01) интегрировано в модуль центрального процессорного устройства GCP-01 ТШВГ.426471.002 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для сбора, обработки и передачи данных между микроконтроллером и прикладным ПО, обеспечения взаимодействия с внешними устройствами по протоколам Modbus TCP, OPC UA, а также для замены и отладки прикладного ПО.
Параметр |
Значение |
|
|---|---|---|
Параметры центрального процессора |
Количество ядер |
1 |
Макс. тактовая частота, МГц |
528 |
|
Объем энергонезависимой памяти для хранения переменной |
4 Кб |
|
ОЗУ |
512 Мб DDR3 |
|
ПЗУ |
4 Гб eMMC |
|
Наличие экрана |
Нет |
|
Поддерживаемый коммуникационный интерфейс |
Ethernet, RS-485 |
|
Количество интерфейсов Ethernet |
2 |
|
Количество интерфейсов RS-485 |
2 |
|
Поддерживаемый протокол передачи данных |
Modbus TCP, Modbus RTU, OPC UA, BACnet |
|
Количество дискретных входов |
6 |
|
Количество дискретных выходов |
4 |
|
Режим работы канала ввода |
Цифровой вход типа 3 по ГОСТ IEC 61131-2 |
|
Минимальный период опроса, мс |
50 |
|
Номинальное входное напряжение канала ввода, В |
24 |
|
Гарантированное напряжение логической "1" (состояние "ВКЛ"), В |
11 ... 30 |
|
Гарантированное напряжение логического "0" (состояние "ВЫКЛ"), В |
0 ... 5 |
|
Тип дискретного выхода |
Полупроводниковый типа «твердотельное реле», постоянное напряжение и переменное напряжение |
|
Номинальное коммутируемое напряжение (AC/DC) канала вывода, В |
24 |
|
Максимальное падение напряжения в состоянии "1" канала вывода, В, не более |
1.5 |
|
Максимальный ток утечки в состоянии "0", мА, не более |
0,05 |
|
Максимальная частота переключения, Гц |
50 |
|
Конфигурация гальванической изоляции каналов ввода |
Все каналы имеют индивидуальную изоляцию |
|
Потенциал изоляции групп каналов (при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее |
0,5 |
|
Степень защиты |
IP20 |
|
Напряжение питания DC, В |
24 |
|
Максимальная потребляемая мощность, Вт, не более |
5 |
|
Средняя потребляемая мощность, Вт |
2.6 |
|
Габаритные размеры (В × Ш × Г), мм, не более |
(115 × 46 × 100) мм |
|
Масса, кг, не более |
0.5 |
|
Материал корпуса |
Пластик |
|
Цвет корпуса |
Светло-серый |
|
Артикул производителя |
RBZ-524973 |
|
