Реализация связи с оборудованием посредством модулей коммуникации.
Взаимодействие с оборудованием посредством коммуникационных модулей реализовано с поддержкой интерфейсов:
- Ethernet TCP/IP
- RS 232/485
и промышленных протоколов:
- Modbus RTU/TCP
- МЭК 870-5-101
- МЭК 870-5-104
- МЭК 61850
В состав модуля входит:
- цветной ЖК экран
- встроенные часы реального времени
- слот для установки карт памяти формата SD
- трехпозиционный переключатель режима работы

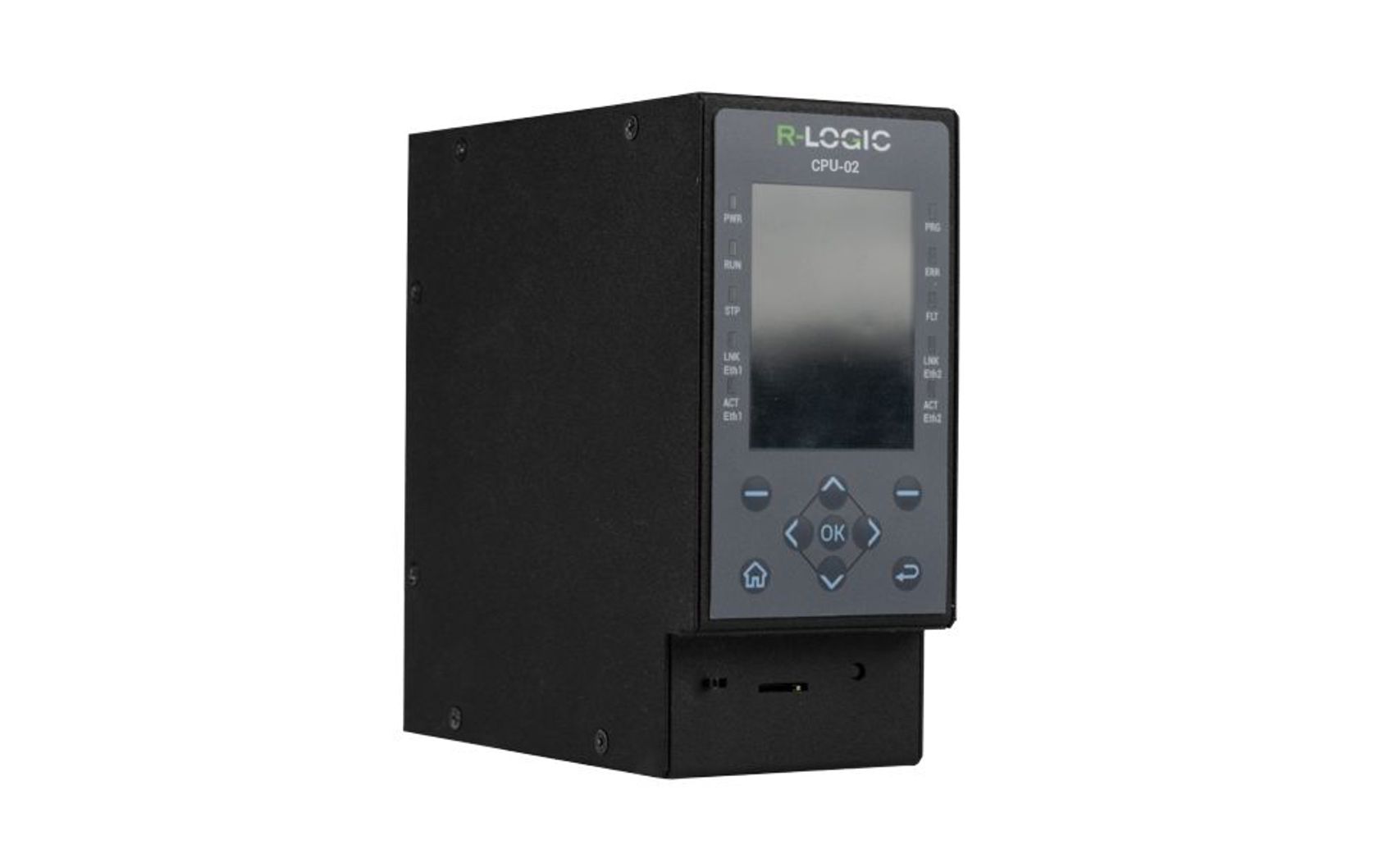

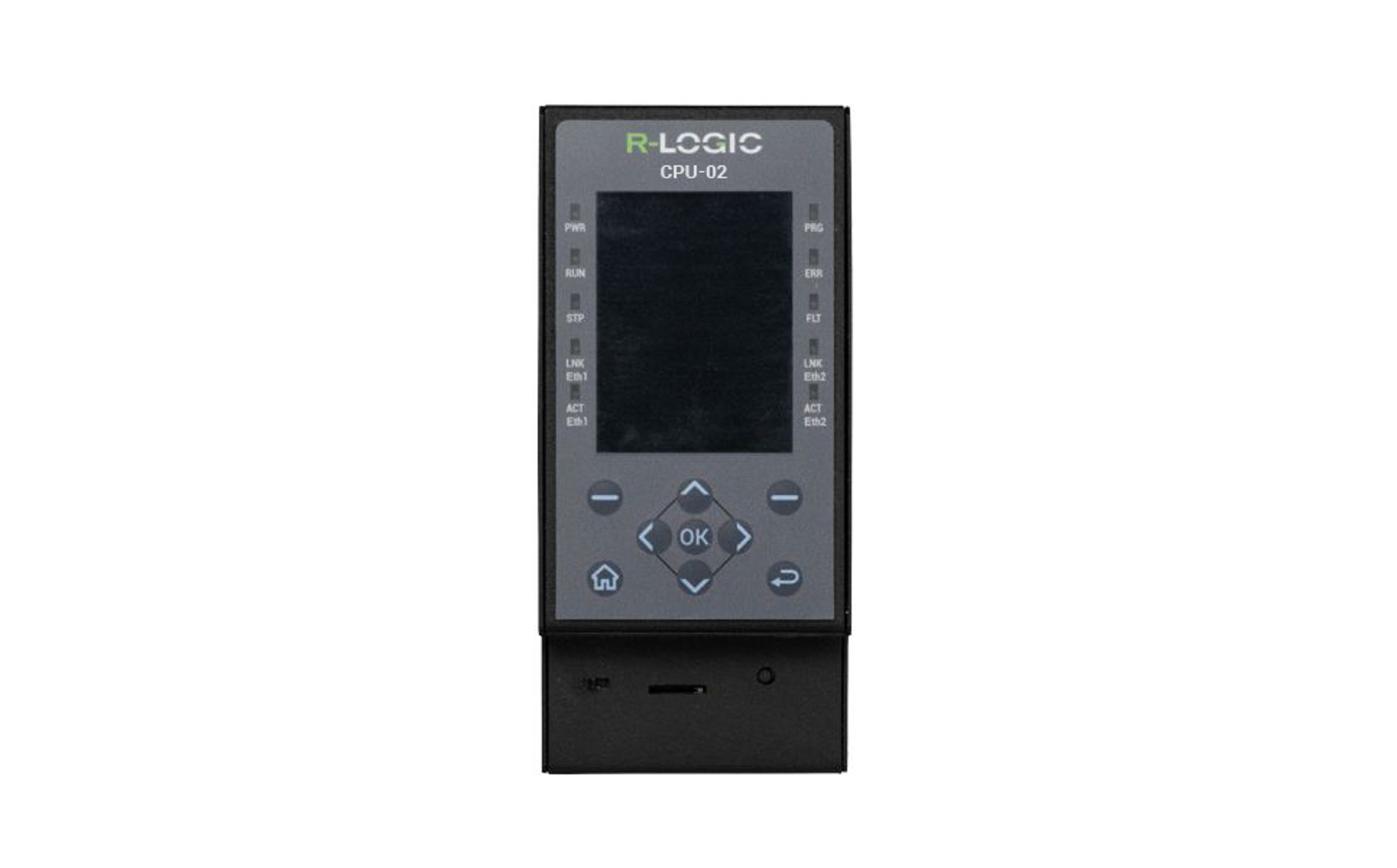

Встроенное программное обеспечение ТШВГ.305659.220 (комплект программного обеспечения для микроконтроллера модуля центрального процессорного устройства CPU-02MK), ТШВГ.305659.218 (комплект системного программного обеспечения для модуля центрального процессорного устройства CPU-02) интегрировано в модуль центрального процессорного устройства CPU-02MK ТШВГ.426471.007 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна.
Комплект ПО предназначен для сбора, преобразования, обработки, хранения информации и выработки команд управления, а также для обеспечения взаимодействия между оборудованием посредством коммуникационных модулей, имеющих следующие интерфейсы и протоколы связи: Ethernet TCP/IP, RS-485, RS-232, Modbus RTU, Modbus TCP, МЭК 870-5-101, МЭК 870-5-104 и МЭК 61850.
Параметр |
Значение |
|
|---|---|---|
Параметры центрального процессора |
Модель процессора |
RK3568 |
Производитель |
Rockchip Electronics Co. |
|
Количество ядер Cortex™-A55 |
4 |
|
Макс. тактовая частота ядер Cortex™-A55, МГц |
2000 |
|
ОЗУ |
4 Гбайт |
|
ПЗУ |
eMMC 16 Гбайт |
|
Наличие экрана |
Есть |
|
Разрешение экрана |
340х240 |
|
Наличие кнопок управления для навигации по графическому меню |
Есть |
|
Наличие переключателя "Стоп-Работа-Программирование" |
Есть |
|
Накопитель SSD для хранения данных прикладных ПО |
Есть |
|
Объем накопителя SSD, Гб, не менее |
128 |
|
Слот для установки SD-карт |
Есть |
|
Количество интерфейсов Ethernet |
2 |
|
Поддерживаемый протокол передачи данных |
Modbus TCP, MQTT, HTTP, SNTP, OPC UA |
|
Конфигурация гальванической изоляции каналов дискретного ввода-вывода |
Все каналы имеют индивидуальную изоляцию |
|
Количество дискретных каналов ввода |
6 |
|
Количество дискретных каналов вывода |
4 |
|
Режим работы канала ввода |
Цифровой вход типа 3 по ГОСТ IEC 61131-2 |
|
Минимальный период опроса, мс |
15 |
|
Номинальное входное напряжение канала ввода, В |
24 |
|
Максимальное входное напряжение канала ввода, В |
30 |
|
Гарантированное напряжение логической "1" (состояние "ВКЛ") канала ввода, В |
11 ... 30 |
|
Гарантированное напряжение логического "0" (состояние "ВЫКЛ") канала ввода, В |
0 ... 5 |
|
Номинальное коммутируемое напряжение (AC/DC) канала вывода, В |
24 |
|
Максимальное коммутируемое напряжение канала вывода, В |
30 |
|
Максимальная частота переключения канала вывода, Гц |
200 |
|
Встроенные часы реального времени |
Есть |
|
Тип элемента питания для поддержки работы часов реального времени |
Ионистр |
|
Максимальное падение напряжения в состоянии "1", В, не более |
1,5 |
|
Максимальная потребляемая мощность, Вт, не более |
10 |
|
Масса, кг, не более |
1.3 |
|
Материал корпуса |
Металл |
|
Цвет корпуса |
Черный |
|
